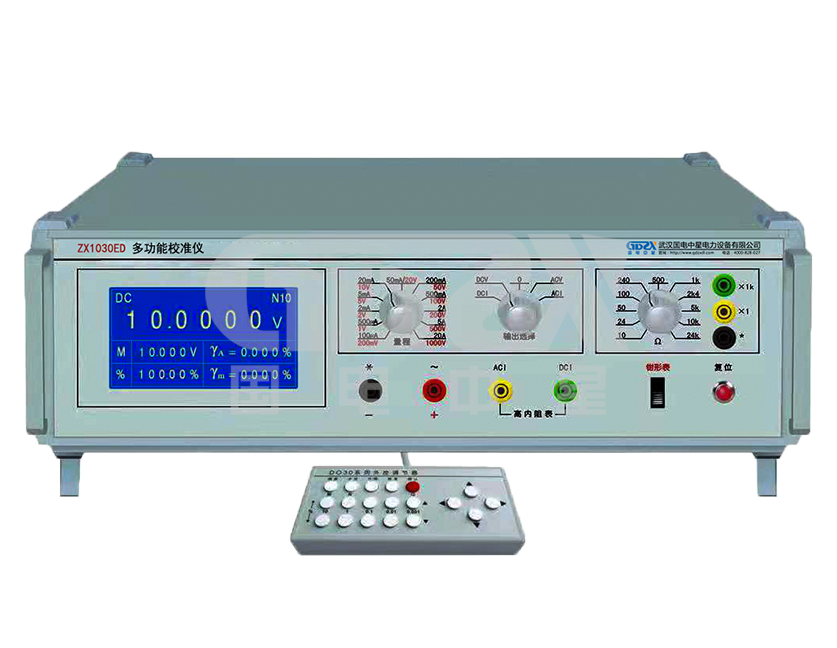

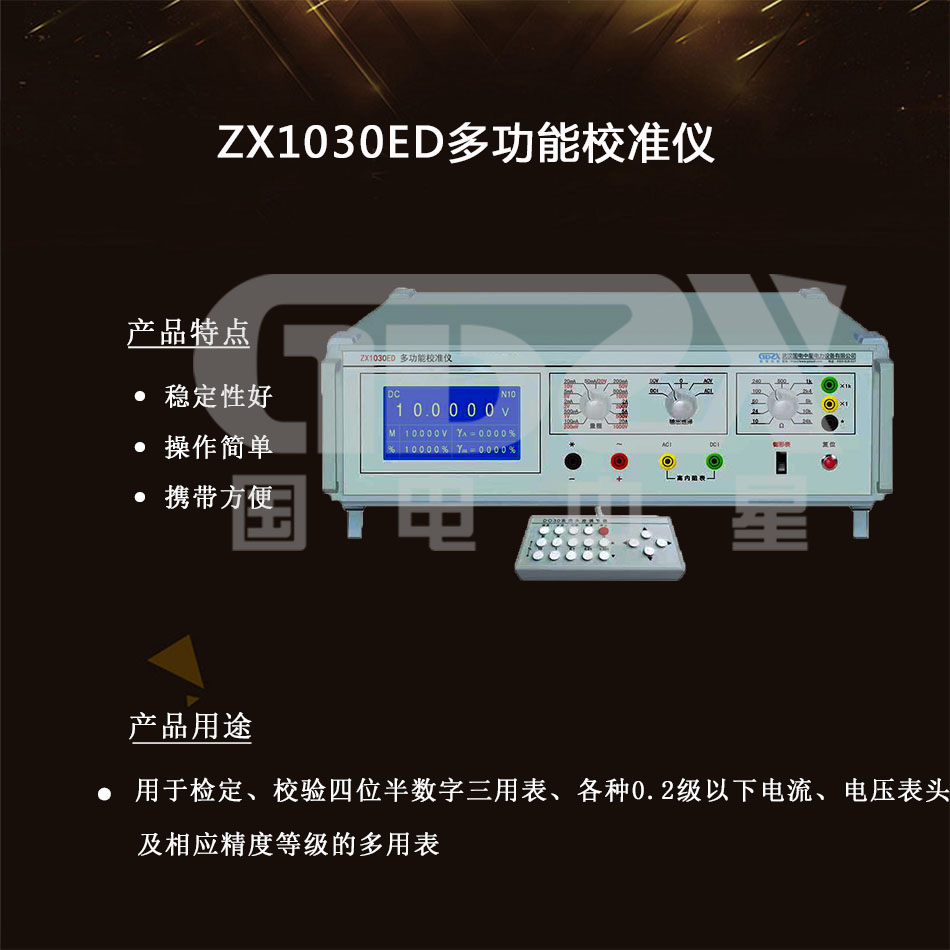

ZX1030ED多功能校準儀
用于檢定、校驗四位半數字三用表、各種0.2級以下電流、電壓表頭及相應精度等級的多用表
參考標準：
●具有電壓、電流輸出，穩定性好，負載能力強
●輸出超載能動保護，手動復位
●具有獨特的保護電路和完善的自我保護功能，減小因?yàn)檎`操作給標準表和被檢表帶來的危害
說明書
操作視頻ZX1030ED多功能校準儀是采用240X128液晶屏，六位LCD數字顯示輸出值、被檢表誤差、輸出量百分比、被檢表滿度值、步進值、頻率等參數的交直流電壓、電流校準源。另設22檔標準電阻器組，方便校準萬用表電阻檔。備有RS232接口實現數據自動處理功能。校準儀采用數字式閉環控制技術和大屏幕LCD顯示器，結合視窗技術設計出屏幕顯示，顯示內容區域化；采用先進的穩幅、功放、保護新技術，使其穩定性好、精度高、量程寬、分檔細、安全可靠；幅值調節可選按百分比調節和按位調節，滿足定值輸出和連續調節的不同需求，使用更加方便快捷。適用于檢定、校驗四位半數字三用表、各種0.2級以下電流、電壓表頭及相應精度等級的多用表。亦可作為高穩定度測試電源使用，配合高等級標準表，校對0.1級以上電流、電壓表。廣泛應用于電力、計量、鐵路、工礦企業、科研院所等單位的質檢、計量及儀表維修，是比較理想的標準工具。
1) 具有電壓、電流及電阻輸出，穩定性好，負載能力強。
2) 電壓、電流檔位設計合理，備有擴展量程。通過調節器上的滿度鍵M進行量程擴展，最大限度滿足被檢表各種量程檢測的需求。

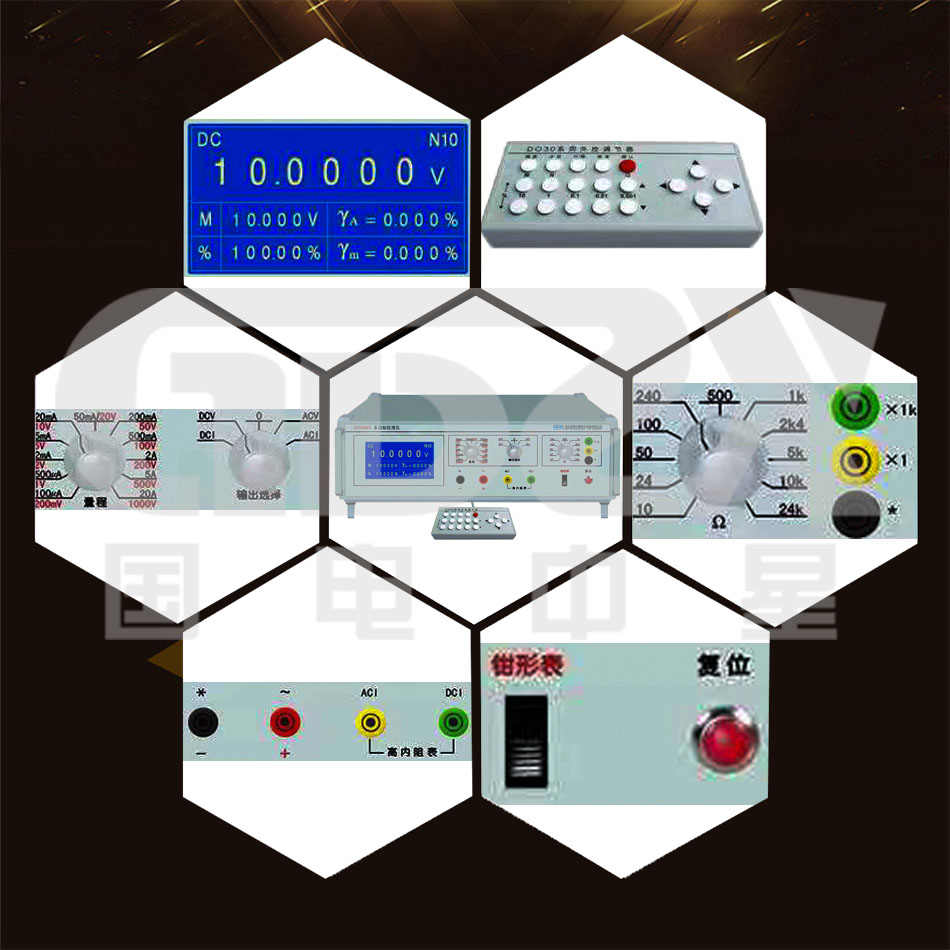

3) 采用240×128大屏幕顯示器，具有良好人機界面。顯示實際輸出值、百分比、檔位、量程、被檢表示值誤差rA和引用誤差rm、被檢表滿度值、頻率、步進值等。
4) 采用按百分比調節輸出量。百分比控制量分為100%/N、10%/N、1%/N、0.1%/N、0.01%/N（步進：N = 4、5、6、10、15）。
5) 采用按位調節輸出量。光標在六位輸出值的下方，按左右箭頭可移動光標，按上下箭頭增減光標所指位數值，以調節校準儀輸出大小。
6) 供選擇的交流頻率為五種：市電同步、50Hz、60Hz、400Hz、1000Hz。50Hz輸出可以選擇市電同步，以減小被檢表的拍頻影響。
7) 輸出超載能動保護，手動復位。
8) 具有獨特的保護電路和完善的自我保護功能，減小因?yàn)檎`操作給標準表和被檢表帶來的危害。
9) 具有鉗表檢測功能，輸出顯示與鉗表指示同步，操作非常方便。配備我公司的1000A鉗形表校驗線圈（選購件），可測量0～1000A電流。
10) 可通過RS-232接口與PC機聯結，進行檢定數據處理和檔案管理等功能。（選購件）。
項目 | 輸 出 范 圍 | 額定 輸出 | 最大 輸出 | 準 確 度 | |
電
壓
| 0～200mV | 20mA | 40mA | 基本誤差： DC：±（0.02%讀數+0.03%量程） AC：±（0.03%讀數+0.05%量程）
附加誤差： 電壓附加誤差：±0.02mV 1000V附加誤差：±0.05%讀數 20A附加誤差：±0.03%讀數 頻率附加誤差： 400Hz：±0.03%讀數 1kHz：±0.05%讀數 交流電流2mA以下不考核精度 | |
0～1V～2V | 50mA | 100mA | |||
0～5V～10V～20V | 100mA | 200mA | |||
0～50V～100V | 50mA | 100mA | |||
0～200V～500V～1000V | DC10mA AC20mA | DC20mA AC40mA | |||
電
流 | 0～100μA～500μA～2mA～ 5mA～20mA～50mA | 3V | DC20V AC12V | ||
0～0.2A～0.5A | 3V | DC3V AC12V | |||
0～2A～5A～20A | 2V | ||||
中 值 電 阻 | 10、24、50、100、240、500（Ω）1、2.4、5、10、24（kΩ）另加×1000、×1倍率檔位（10kΩ～24MΩ) | 0.25W | ±0.2%+20mΩ | ||
電源功耗 | 交流電源電壓220V±10%，頻率50Hz±1Hz，功耗：250VA | ||||
工作環境 | 工作環境的溫度5℃～35℃，相對濕度﹤80% | ||||
工作時間 | 連續 | ||||
外形尺寸 | 470×160×430（mm） | ||||
重 量 | 約16kg | ||||
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
