ZXPDF-3000EW架空線路故障定位儀
適用于6-35kV架空線路故障的定位，能夠解決低阻故障,高阻故障,弧光接地故障以及相間短路故障等多種故障類型
參考標準：
●具有停止自動放電功能，確保操作安全
●具有過流保護、超溫保護功能
●內置大容量鋰離子電池組，攜帶方便
說明書

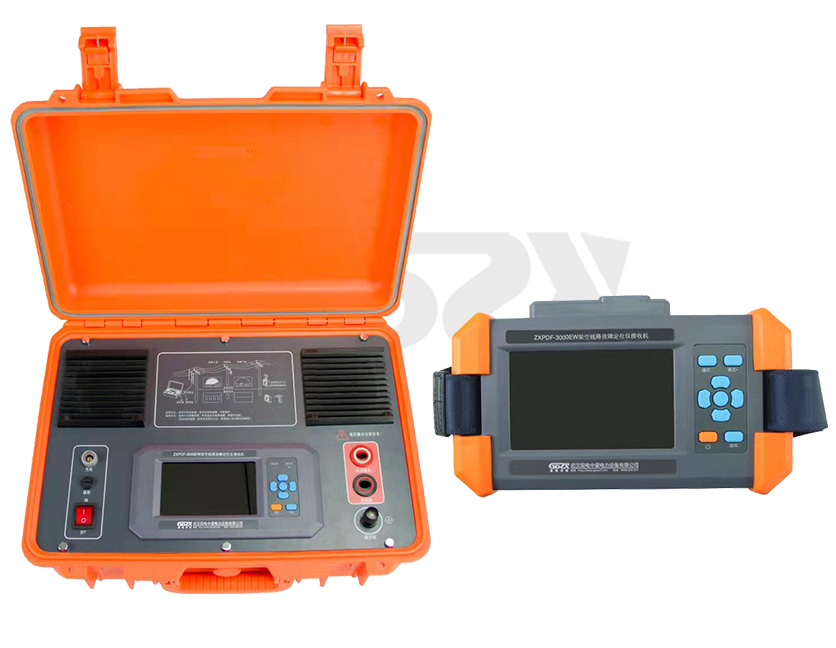

操作視頻ZXPDF-3000EW架空線路故障定位儀適用于6-35kV架空線路故障的定位，能夠解決低阻故障,高阻故障,弧光接地故障以及相間短路故障等多種故障類型。提供了一整套完整的架空線故障定位解決方案，集成故障診斷、交流定位、直流定位、直流耐壓、交流耐壓四種功能。創新的交流定位模式，對于低阻故障，在線路正下方檢測特征信號, 無須登桿掛接傳感器，具有操作簡單，使用方便的特點。對于安裝有智能開關（存在接地PT）線路發生的高阻故障，采用交流定位+升壓器的方式，無需解除PT。發射機內置大容量鋰電池，方便使用和攜帶.整套設備主要由發射機、接收機、交流升壓器，直連傳感器、懸掛傳感器、弧光接地適配器及附件組成。
1. 用途：6-35kV 架空線路故障查找定位
2. 集成故障診斷、交流定位、直流定位、交流耐壓、直流耐壓五種功能。
3. 故障診斷
1) 指導合適的定位方法。
2) 線路絕緣電阻、電容測量。
4. 交流定位-直連輸出（低過渡電阻接地）：
1) 發射信號：大功率特種低頻交流信號主動注入。
2) 接收信號：沿線分段查找，無須登桿掛接傳感器。
3) 高效工作：無須登桿，極大提高測試效率，降低工作強度。
5. 交流定位-外接升壓器輸出（線路存在接地PT，中過渡電阻接地）：
1) 發射信號：大功率特種低頻交流信號主動注入。
2) 接收信號：沿線分段查找，需要登桿掛接傳感器。
3) 無需解除線路接地PT。
4) 創新的阻性電流含量和電流幅值比對，解決故障范圍更寬。
6. 直流定位（高/低過渡電阻接地及弧光接地）：
1) 發射信號：大功率脈動直流信號主動注入。
2) 接收信號：沿線分段查找，需要登桿掛接傳感器。
3) 全能定位模式，尤其解決弧光接地定位難題。
7. 直流耐壓和交流耐壓
1) 故障修復后的驗收測試。
8. 發射機具有停止自動放電功能，確保操作安全。
9. 發射機具有過流保護、超溫保護功能。
10. 發射機內置大容量鋰離子電池組，攜帶方便。
11. 接收機采樣全數字化高靈敏度信號處理，判據明確直觀。
12. 具有數據記憶功能，掉電不丟失，定點更方便。
發射機 | ||
工作方式 | 故障診斷、交流定位、直流定位、交流耐壓、直流耐壓 | |
故障診斷 | 電阻測量 | 量程：600MΩ；精度：±10% |
電容測量 | 量程：最大10uF；精度：±20% | |
交流定位 | 輸出頻率 | 20Hz異頻 |
輸出方式 | 限功率恒流輸出 | |
輸出電流 | 直連輸出：200mA；外置升壓器輸出：33mA | |
輸出電壓 | 直連輸出：峰值560V 外置升壓器輸出:峰值3.4kV | |
直流定位 | 輸出頻率 | 脈動1Hz |
輸出方式 | 限功率恒流輸出 | |
輸出電流 | 70mA | |
輸出電壓 | DC8kV | |
交流耐壓 | 輸出電流 | 最大33mA |
輸出電壓 | 外置升壓器輸出:峰值5kV | |
最大功率 | 100W | |
直流耐壓 | 輸出電流 | 最大70mA |
輸出電壓 | DC8kV | |
最大功率 | 400W | |
保護功能 | 過熱保護、過流保護，欠壓關機，自動放電2小時無操作自動關機 | |
顯示方式 | 800×480高亮彩色液晶顯示 | |
電源 | 內置480WH鋰電池組 | |
充電器電源 | 輸入：AC220V 50~60Hz;輸出：54.6V，2A | |
體積 | 450mm×240mm×270mm | |
重量 | 13kg | |
接收機&懸掛傳感器 | ||
數據記憶 | 具有數據保存記錄功能。 | |
直流無線傳感器 接收機間通信 | 2.4GHz，>100m。 | |
顯示方式 | 接收機：800×480高亮彩色液晶顯示 | |
電源 | 接收機：18650鋰電池標稱電壓3.7V，6700mAH。 懸掛傳感器：可充電鋰電池3.7V，1500mAH。 | |
充電器 | 輸入AC100-240V，50/60Hz；輸出5V/2A； | |
體積 | 接收機：226mm×140mm×55mm。 懸掛傳感器：185mm×140 mm ×50mm | |
重量 | 接收機：0.9kg； 懸掛傳感器：0.5kg； | |
使用條件 | 溫度:-10℃－50℃，濕度<80％RH，海拔<1000m | |
