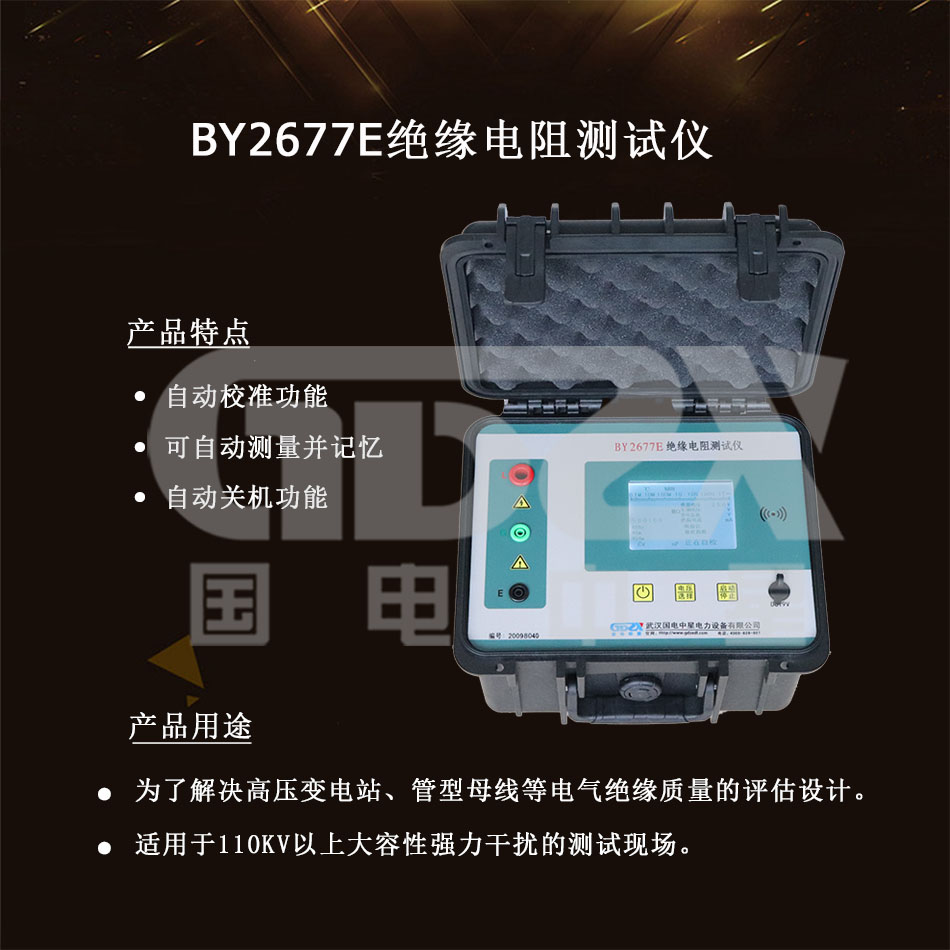

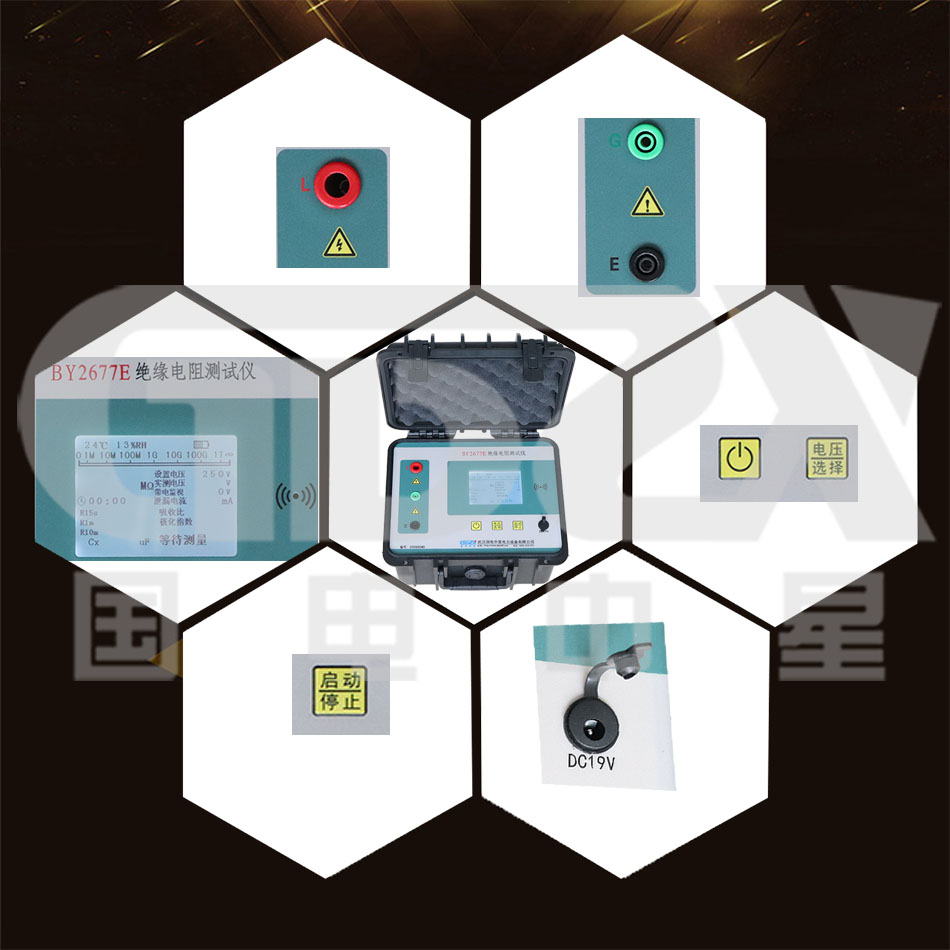

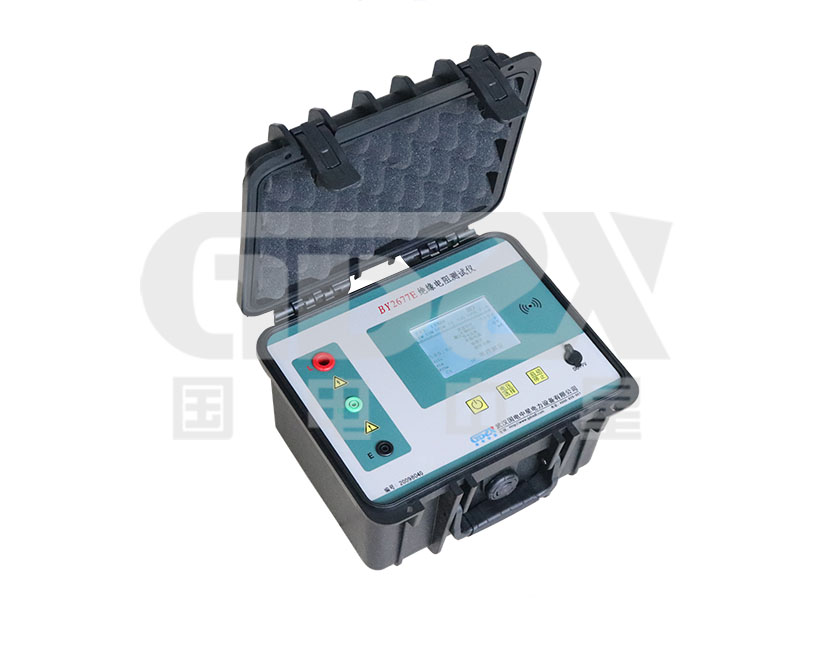

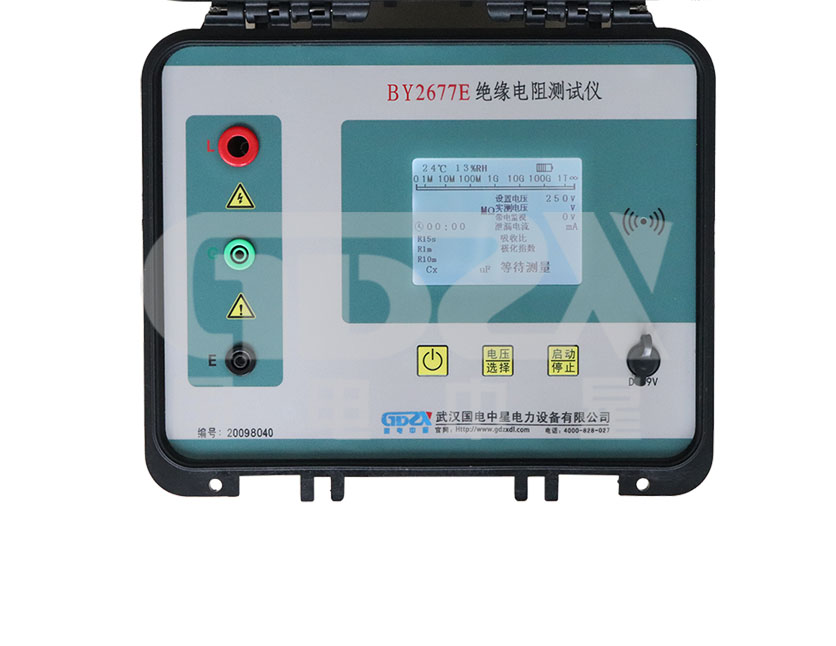

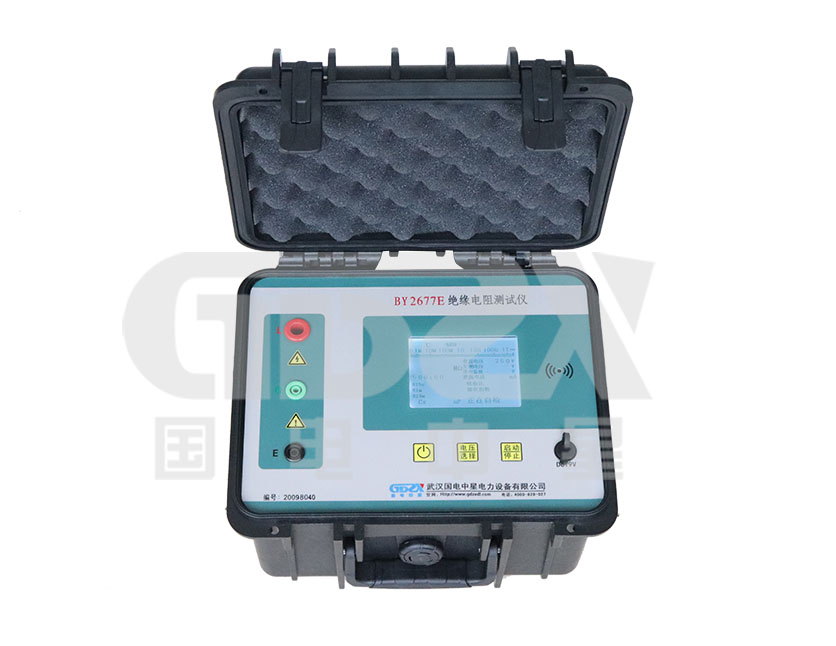

BY2677E絕緣電阻測試儀
采用電壓、電流法測量被測品的電阻值的專業儀器
參考標準：DL/T845.1-2004
● 多檔測試電壓：250V、500V 1000V、2500V、5000V、10000V。
● 自動校準功能，測試前自動校準精度。
● 可自動測量并記憶R15S、R60S 、R10min值,自動顯示極化指數(PI),誘電吸收比
(DAR)的測試值和測試時間。
說明書
操作視頻BY2677E絕緣電阻測試儀是為了解決高壓變電站、發電廠現場強干擾下對大型高壓變壓器、電動機、發電機、長距離電力電纜、管型母線等電氣絕緣質量的評估而設計研制，特別適合110kv以上大容性強力干擾的測試現場。
產品別稱
數字兆歐表、兆歐表、數字式兆歐表、數顯兆歐表、絕緣表、絕緣電阻測試儀、高壓絕緣電阻測試儀、絕緣電阻測量儀、絕緣特性測試儀、電動搖表、數字搖表、數顯搖表、數字兆歐計、數字式兆歐計、高壓數字絕緣電阻測試儀、數字高壓絕緣電阻測試儀、數字高壓兆歐表、數字式高壓兆歐表、高壓數字式兆歐表、數字絕緣表、數顯絕緣表、電子式絕緣電阻測試儀、數字式絕緣電阻測試儀、數顯式絕緣電阻測試儀、數顯絕緣電阻測試儀、絕緣電阻儀、數字式電動兆歐表、數字式高壓兆歐表、大功率高壓兆歐表
1. 嚴格按照安全標準設計,輸出電壓：250V、500V 1000V、2500V、5000V、10000V。
2. 本儀器自動校準功能，測試前自動校準精度。
3. 本儀器具有實際試品帶電電壓測量功能、泄露電流測量功能、自動放電功能，通過實際試品帶電電壓測量功能能直觀看出帶負載后測試儀表跌落電壓是否符合國家要求。
4. 可自動測量并記憶R15S、R60S 、R10min值,自動顯示極化指數(PI),誘電吸收比(DAR)的測試值和測試時間。
5. BURN測試模式，對于出現短路故障（絕緣電阻很小時）可以通過此種模式進行嘗試性燒穿。
6. 自動放電。
7. 模擬指針與數字顯示共存，數字反映被試品絕緣電阻的精確度，模擬指針能反映測試過程中絕緣電阻的動態變化。
8. 升壓時告警功能，蜂鳴器警示有高壓輸出，遠離試驗場地，試驗完畢警示聲音自動停止。
9. 設備自檢短路故障診斷功能。
10. 電池電量數字顯示和欠壓報警保護功能(智能電池充電管理)。
11. 自動關機功能：本儀器有自動關機功能，測量結束過10分鐘，自動關機。
1. 安全規格
IEC 61010-1 CAT.IV 600V 污染度2
IEC 61326 EMC 規格：測試，控制和檢驗用電氣設備
IEC60529 IP64 (外盒合閉狀態)
2. 本儀器安全性能符合國際標準：IEC61010－1：2001。
3. 本儀器執行標準：Q/WKD10。
1) 絕緣電阻：50MW (測量線路與外殼間)
2) 耐 壓：AC 10kV 50Hz 1min (測量線路與外殼間)
3) 工作溫度與濕度：－10℃ ～ +50℃ 85%RH
4) 貯存溫度與濕度：－15℃ ～ +55℃ 90%RH

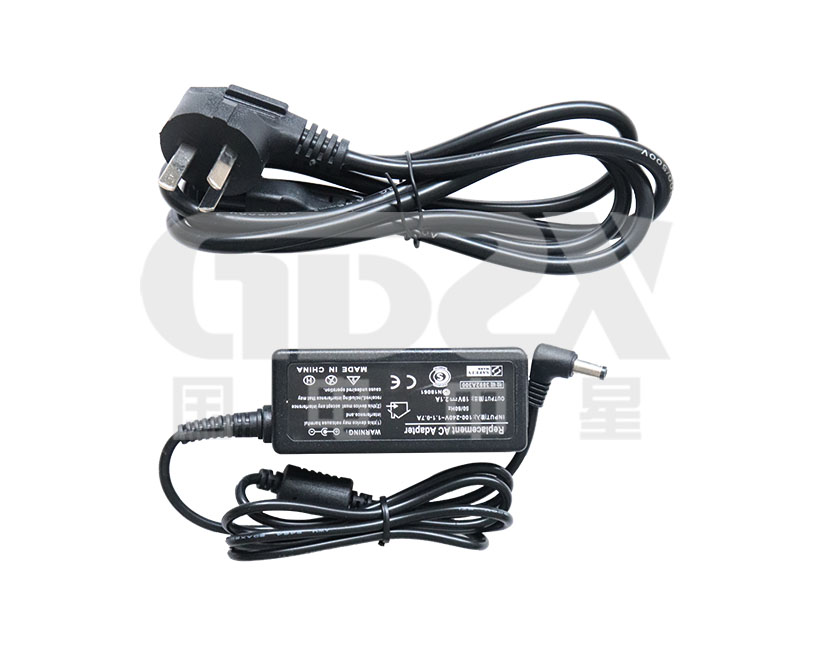

5) 充電電源：220V±10%，50/60 HZ
6) 電池供電：16V鋰離子可充電蓄電池，2600mAH或者邊充電邊測量，不影響測試精度。
7) 尺 寸：27×22×15cm
8) 重 量：3kg
9) 測試電壓精度：標稱值的100%到110%
10) 電壓測量精度：5%+10V
11) 短路電流：5mA(可定做10mA)
12) 顯示方式：數字和模擬指針雙顯
4. 絕緣電阻測試量程和精度
額定電壓（kV） | 0.25、 0.5、1、2.5、5、10（kV） |
測量電壓(kV) | 額定電壓 ×（1±10%） 負載阻值不低于量程的1% |
| 誤差為10% RDG的范圍 | (0.001～50)GW/10kV (0.001～50)GW/5kV (0.001～20)GW/2.5kV (0.001～20)GW/1kV (0.0001～10)GW/0.5kV (0.0001～10)GW/0.25kV |
| 誤差為 20%RDG的范圍 | (50～2000)GW/10kV (50～1000)GW/5kV (20～100)GW/2.5kV (20～100)GW/1kV (10～50)GW/0.5kV (0.0001～50)GW/0.25kV |
沒有要求 | >10TΩ |
輸出短路電流 | ≥5mA |
吸收比、極化指數的測量范圍 | 測量范圍: 0.01 ～9999.99 誤差: ±(1%RDG＋1d) |
輸出電壓顯示誤差范圍 | ±(3%RDG + 1d) |
| 帶電監視 | 報警AC 0-3KV（參考值） |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
-
