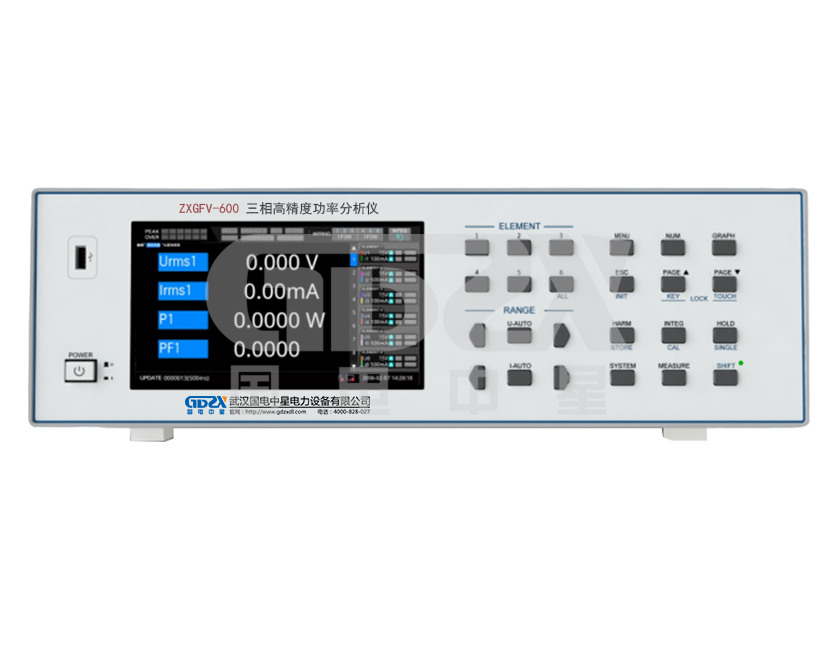

接線方式

1P2W(單相2線)、1P3W(單相3線)、3P3W(三相3線，2電壓2電流)、3P3W(3V3A)(三相3線，3電壓3電流)、3P4W(三相4線)

測量參數

電壓U、電流I、有功功率P、無功功率Q、視在功率S、功率因數λ、電壓頻率fU、電流頻率fI、相位角Φ、效率η、總電能量Wh、正向電能量Wh+、反向電能量Wh-、電流積分Ah、50次諧波分析HDF、電壓和電流失真度THD、峰值電壓Vpk、峰值電流Ipk、電壓峰值因數CfU、電流峰值因數CfI……

輸入阻抗

電壓：約2MΩ，

電流直接輸入：約2.5mΩ (50A規格)    電流傳感器輸入：約100kΩ

AD采樣速率

約100kS/s

滿量程峰值因數

3

*例外情形見下述

電壓額定量程

（直接輸入）

15/30/60/100/150/300/600/1000*[V]（可選配1500*[V]）

*1000V滿量程峰值因數為1.5

電流額定量程

（直接輸入）

20A電流規格：100m/200m/500m/1/2/5/10/20[A]

選配：

50A電流規格：500m/1/2/5/10/20/40/50*[A]

*50A滿量程峰值因數為1.5

10A電流規格：50m/100m/200m/500m/1/2/5/10[A]

5A電流規格：20m/50m/100m/200m/500m/1/2/5[A]

2A電流規格：10m/20m/50m/100m/200m/500m/1/2[A]

1A電流規格：5m/10m/20m/50m/100m/200m/500m/1[A]

電流額定量程

（BNC傳感器）

50m/100m/200m/500m/1/2/5/10[V]

電壓、電流量程精度范圍

(1%～110%)*×量程

*電壓1000V、電流20A精度范圍為(1%～100%)×量程

功率因數范圍

±(0.001 ～ 1.000)

電壓

測量精度

DC

0.5Hz≤f＜45Hz

45Hz≤f≤66Hz

66Hz＜f≤1kHz

1kHz＜f≤10kHz

10kHz＜f≤100kHz

±(0.1%×顯示值+0.1%×量程)

±(0.1%×顯示值+0.2%×量程)

±(0.1%×顯示值+0.05%×量程)

±(0.1%×顯示值+0.2%×量程)

±({0.1+0.05×(f-1)}%×顯示值+0.2%×量程)

±({0.5+0.04×(f-10)}%×顯示值+0.3%×量程)

電流

測量精度

DC

0.5Hz≤f＜45Hz

45Hz≤f≤66Hz

66Hz＜f≤1kHz

1kHz＜f≤10kHz

10kHz＜f≤100kHz

±(0.1%×顯示值+0.1%×量程)

±(0.1%×顯示值+0.2%×量程)

±(0.1%×顯示值+0.1%×量程)

±(0.1%×顯示值+0.2%×量程)

±((0.1×f)%顯示值+0.2%×量程)

±({1+0.08×(f-10)}%×顯示值+0.3%×量程)

功率

測量精度

DC

0.5Hz≤f＜45Hz

45Hz≤f≤66Hz

66Hz＜f≤1kHz

1kHz＜f≤10kHz

10kHz＜f≤50kHz

50kHz＜f≤100kHz

±(0.1%×顯示值+0.1%×量程)

±(0.3%×顯示值+0.2%×量程)

±(0.1%×顯示值+0.1%×量程)

±(0.2%×顯示值+0.2%×量程)

±({0.2+0.1×(f-1)}%×顯示值+0.2%×量程)

±({0.2+0.1×(f-1)}%×顯示值+0.3%×量程)

±({5.1+0.18×(f-50)}%×顯示值+0.3%×量程)

有功功率

測量范圍

20A電流規格：2.2mW~4.4kW@220V，PF=0.01~1

選配：

50A電流規格：11mW~11kW@220V，PF=0.01~1

10A電流規格：1.1mW~2.2kW@220V，PF=0.01~1

5A電流規格：0.4mW~1.1kW@220V，PF=0.01~1

2A電流規格：0.2mW~440W@220V，PF=0.01~1

1A電流規格：0.1mW~220W@220V，PF=0.01~1

有功功率分辨力

0.1mW

頻率測量范圍

DC，0.5Hz ～ 100kHz

頻率測量精度

±0.1%×顯示值

諧波測量

11Hz ～ 600Hz，1～50次諧波含量，總失真度

電能測量范圍

0～999999MWh (分辨率：1mWh/0.01mAh)

電能測量精度

±(0.1%×顯示值+0.1%×量程)

擴展不確定度

電壓、電流、功率、頻率、電能量≤0.20%

濾波器功能

500Hz、5.5kHz電壓線路、電流線路和頻率濾波

變比功能

1 ～ 50000

數據更新周期

100m / 250m / 500m / 5 [s]

控制接口

標配：RS-232、開關量接口、網口； 選配：RS-485、GPIB

顯示器

7英寸 液晶觸摸屏

外形尺寸

426(W，前飾框) x 132.5(H，前飾框) x 430.3(D，不含接線柱) mm

開口尺寸

422(W，機體) x 128.5(H，機體) mm

底腳高度

17.5 mm

整機重量

約7.5 kg

光伏逆變器功率測量

符合《GB/T 37409-2019光伏發電并網逆變器檢測技術規范》

電壓范圍0~1500V

電流范圍0~50A/電流傳感器

可同時測量輸入、輸出（單相、三相）功率、功率因數

自動效率計算

電動汽車電性能測量

多通道，可同時檢測多項參數：OBC、充電樁效率測試、電池充放電性能、電源變換性能、電機性能等

交直流，最大電流50A，可擴展更大電流傳感器

精度高，基本精度0.1%，最小功率分辨力0.1mW

可測量交流、直流信號的瞬時有效值、平均值、峰值，電能量等
