ZXDN-201單相標準電能表
專門用來做為校表臺裝置中的標準表使用
參考標準：
●采用DSP、嵌入式技術。

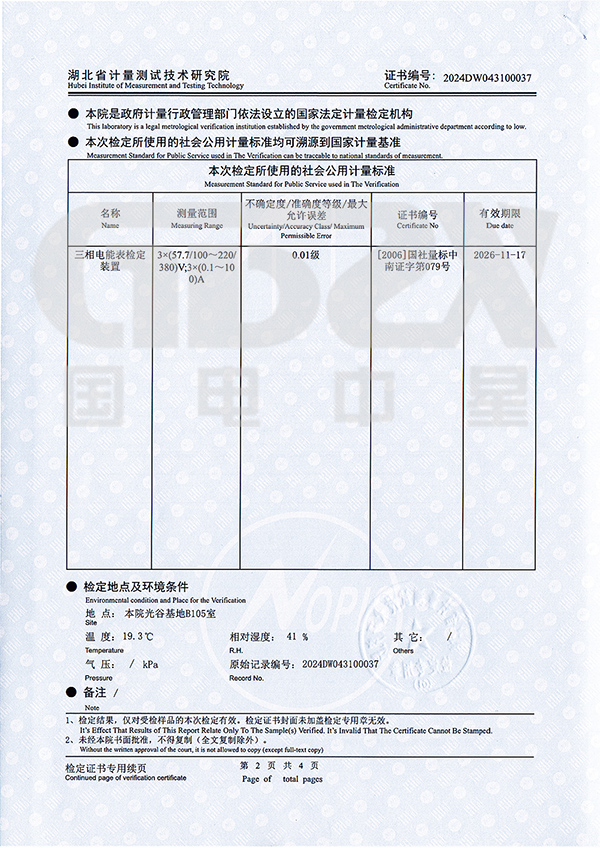

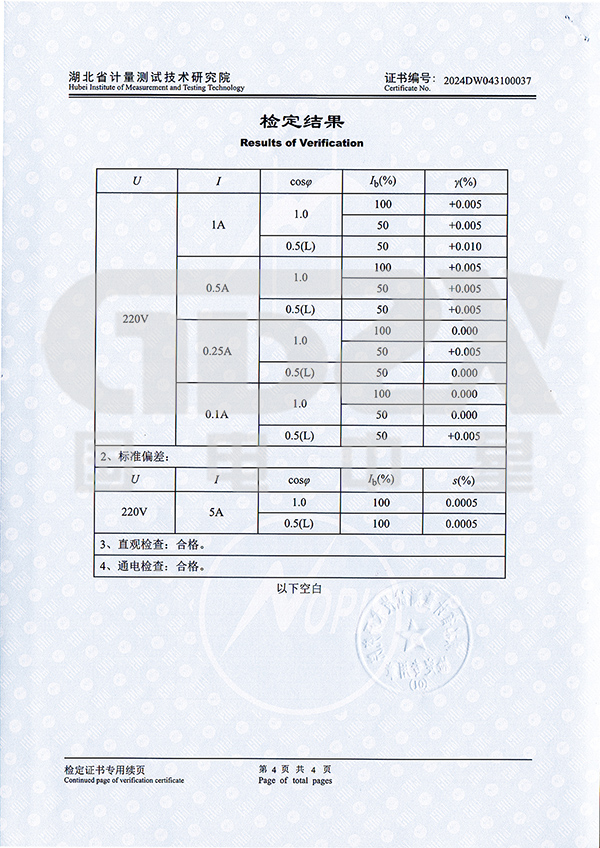

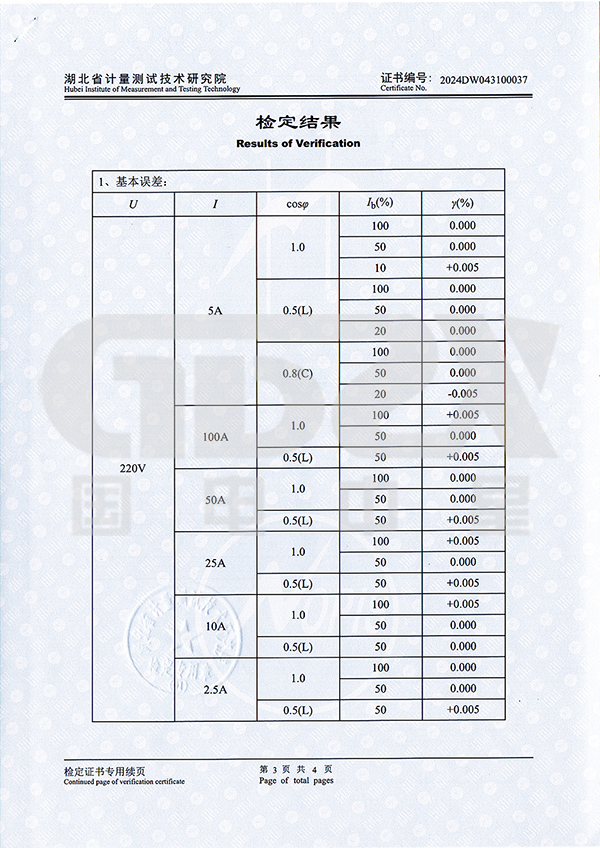

●準確度0.05級，寬溫型自熱變差為零。
●該儀器技術含量高，功能豐富，操作方便。
說明書
操作視頻ZXDN-201單相標準電能表采用高速DSP技術、電壓電流寬量程測量技術，溫度自動平衡及AD自校準等技術，準確度0.02級和0.05級，寬溫型自熱變差為零，溫度系數小于百萬分之二。該儀器技術含量高，功能豐富，操作方便，主要用于單相電能表校驗裝置的主標準配置及作為標準電能表獨立使用。
1、采用標準3U機箱，可直接裝入機柜，外型美觀大方；
2、寬量程測量：電壓測量范圍（相電壓）：1～288V。
3、電流測量范圍：1mA ～120A
4、基本測量：電壓、電流、相位、頻率、有功、無功、功率因素、誤差等基本測量功能。
5、基波功率測量：既可測全功率（包括基波和各次諧波的功率），也可只測基波功率。
6、諧波分析：可分析工頻電壓、電流的51次以下諧波。（根據用戶需要選配）
7、數據和圖形顯示：可直觀顯示測量工作狀態和多種測量數據?？芍庇^顯示被測電壓、電流的波形，電壓、電流相位矢量圖、諧波分析波棒圖。（根據用戶需要選配）
8、誤差校驗：一路脈沖輸入口，可校一路被校表的誤差。
9、一個脈沖輸出口，且脈沖常數可手動設置。
10、手動或自動量程切換。
11、通訊接口： RS232，波特率可設置。
12、配置4.3寸480*272點陣TFT彩色液晶顯示器，顯示清晰，色彩逼真。
技術參數 | 詳細參數 | |
電流測量 | 量程 | 2個電流輸入端子 |
100A電流輸入端子 | 100A、50A、25A、10A、5A、2.5A | |
1A 電流輸入端子 | 1A、0.5、0.25A、0.1A、0.05A、0.025A | |
顯示范圍 | 0.00000mA～120.000A | |
測量誤差 | ±0.05%RD（10mA~120A） | |
測量時間基準 | 1～99S | |
電壓測量 | 量程 | 240V |
顯示范圍 | 0.00000V～288.000V | |
測量誤差 | ±0.05%RD（60V~288V） | |
測量時間基準 | 1～99S | |
功率測量 | 有功功率 | ±0.05% RD（60V~288V，10mA~120A，PF≥0.5） |
正弦無功功率 | ±0.05% RD（60V~288V，10mA~120A，PF≥0.5） | |
正弦視在功率 | ±0.05% RD（60V~288V，10mA~120A，PF≥0.5） | |
顯示范圍 | 6位數字顯示 | |
相位測量 | 測量誤差 | 0.02°（60V~288V，10mA~120A，正弦波） |
顯示范圍 | 0.000°～359.999° | |
功率因素測量 | 測量誤差 | ±0.0005（60V~288V，10mA~120A） |
顯示范圍 | -1.00000 ~ 0 ~ +1.00000 | |
頻率測量 | 測量范圍 | 45～70Hz |
測量誤差 | 0.005%RD | |
顯示范圍 | 45.0000Hz ~ 69.9999Hz | |
諧波測量 | 測量諧波次數 | 2～51次 |
諧波測量誤差 | ±10%RD±0.1% | |
失真度測量誤差 | ±10%RD±0.1% | |
電能測量 | 有功電能 | ±0.05%（60V~288V，10mA~120A，PF≥0.5） |
正弦無功電能 | ±0.05%（60V~288V，10mA~120A，PF≥0.5） | |
顯示范圍 | （0.00…999999）Wh、varh、Vah | |
電能誤差測量 | 被檢表常數范圍 | 1～999999999999imp/kWh（kvarh、kVAh） |
脈沖數設置范圍 | 1～9999999 | |
脈沖輸入 | 脈沖輸入電平 | 3～12V |
輸入頻率 | 2MHz (max) | |
最小脈沖寬度 | 250nS | |
最小脈沖間隔 | 250nS | |
標準電能脈沖輸出 | 脈沖電平 | 5V±5%，5mA |
輸出頻率 | 額定頻率60KHz(額定電壓、電流量程，且PF=1) | |
最大脈沖輸出頻率 | 最大脈沖輸出頻率： | |
影響量引起的誤差極限值
| 測量線路電壓影響量 | ≤0.01%（測量電壓變化 ±10%） |
測量頻率影響量 | ≤0.01%（測量信號頻率變化 ±10%） | |
輔助電源電壓影響量 | ≤0.005%（輔助電源電壓變化 ±15%） | |
輔助電源頻率影響量 | ≤0.005%（輔助電源頻率變化 ±5%） | |
輔助電源相別影響量 | ≤0.005% | |
逆相序影響量 | ≤0.005% | |
電流中3次諧波影響量 | ≤0.01% | |
外部交流磁感應影響量 | 0.025% | |
溫度 | 溫度系數 | ≤0.0005% /℃ |
自然影響 | ≤0.02% | |
預熱時間 | 30分鐘 | |
工頻耐壓 | 所有的接線端對機殼接地端間耐壓 | ≥2KV,（50Hz正弦波，測量時間1分鐘，電流5mA）
|
不同相別的電流電路間 | 不同相別的電流電路間 | |
工作環境
| 額定溫度 | 23℃±2℃ |
工作溫度范圍 | 10℃~30℃ | |
最高工作溫度范圍 | 0℃~40℃ | |
濕度 | 45～80%R.H | |
供電電源 | 220V±10％ 50Hz±1％ | |
功耗 | ≤10VA | |
其他 | 24小時變差 | ≤0.01% |
機殼的絕緣電阻 | ≥100MΩ | |
所有的接線端對機殼接地端間耐壓 | ≥2KV | |
體積 | 482 × 380 × 132.6 mm | |
重量 | 7kg | |
