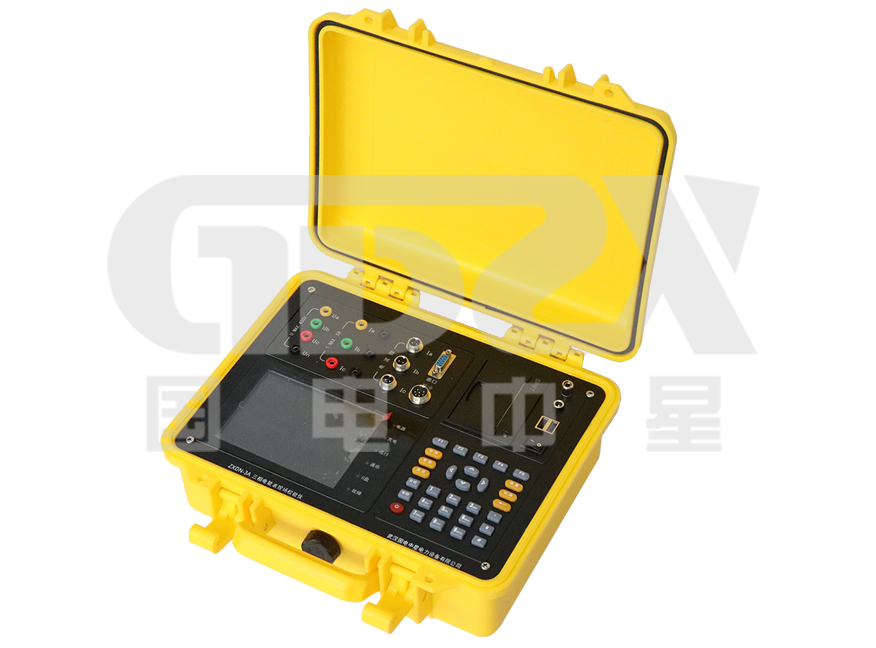

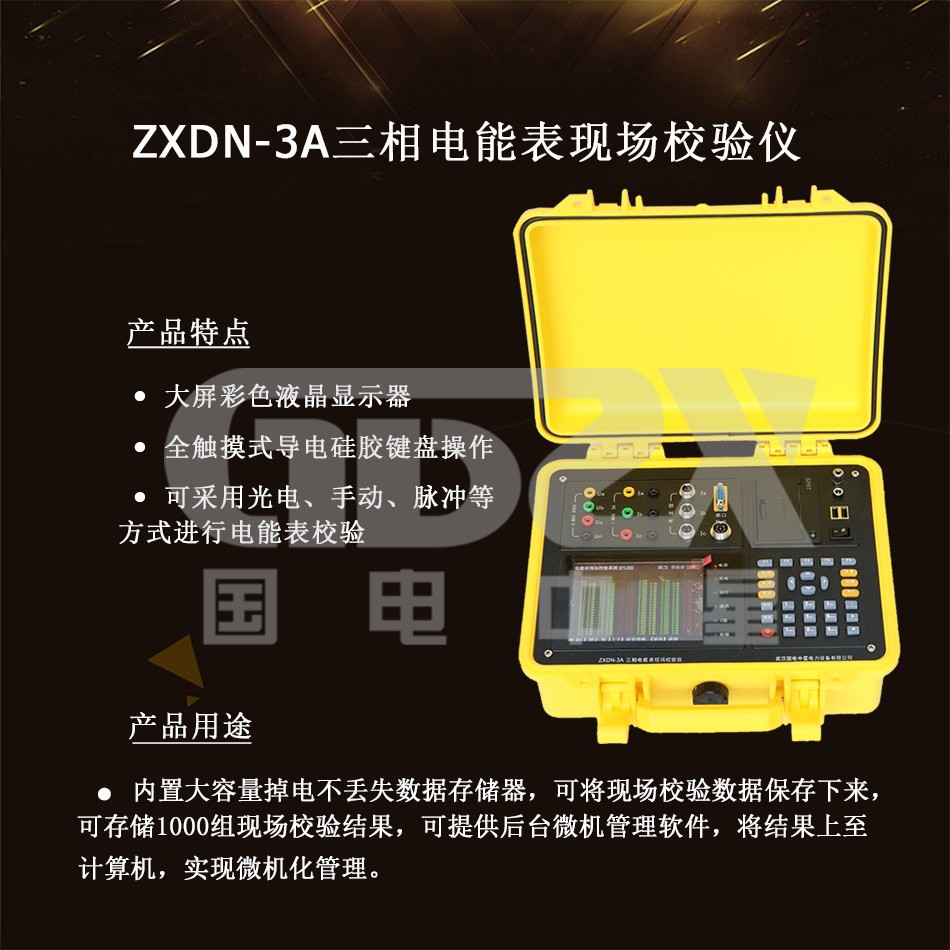

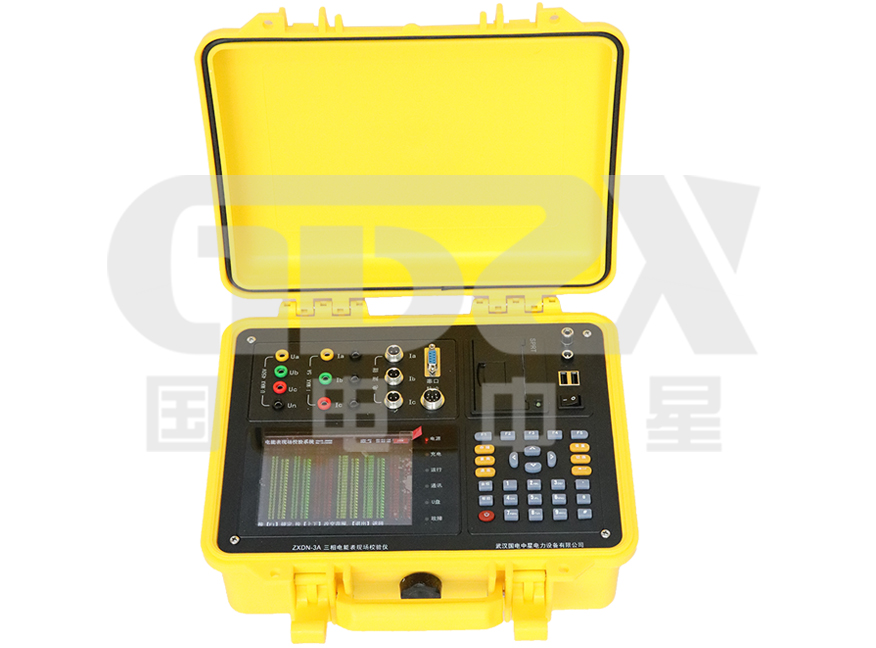

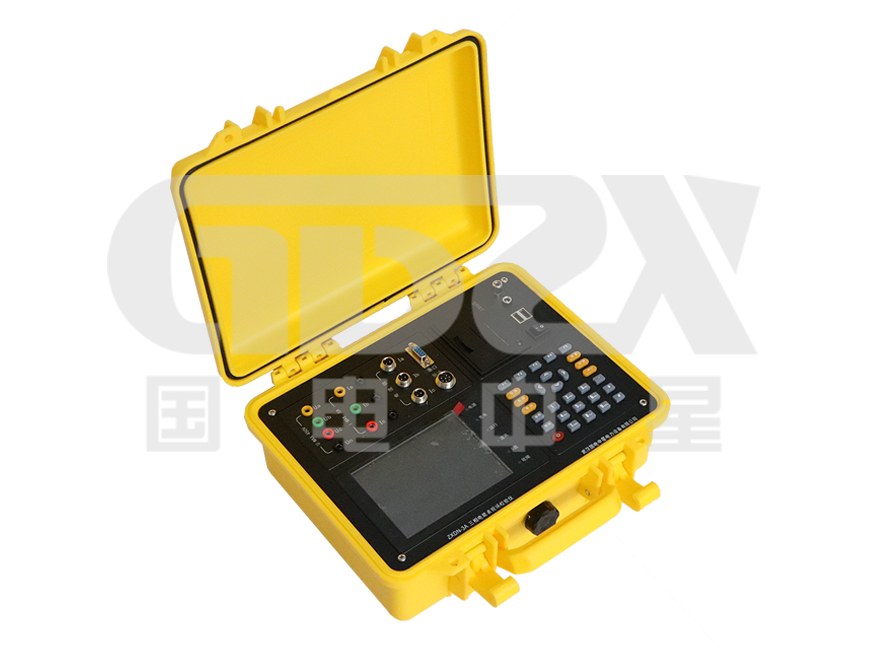

ZXDN-3A三相電能表現場校驗儀是我公司開發、研制的集電參量測量、電能表校驗、接線判斷為一體的高精度測試儀器。本儀器配以高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高，同時配有鉗形電流互感器，使得現場接線簡便，無需斷開電流回路即可直接接入。

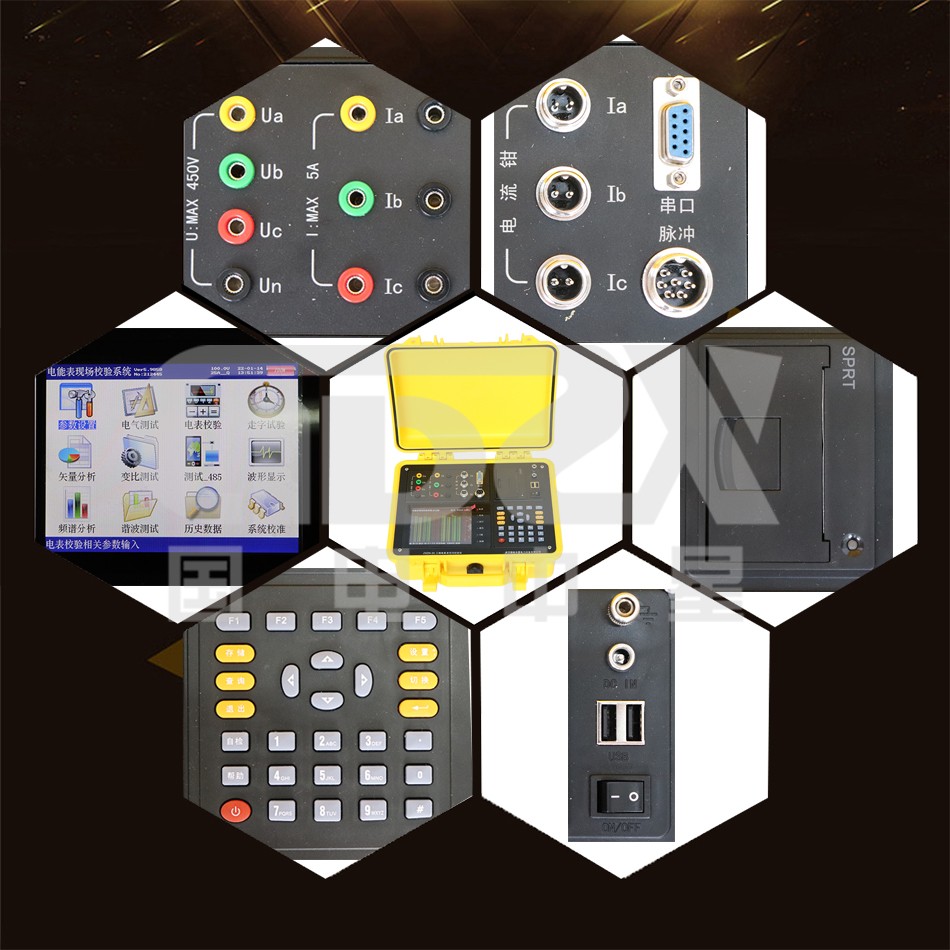

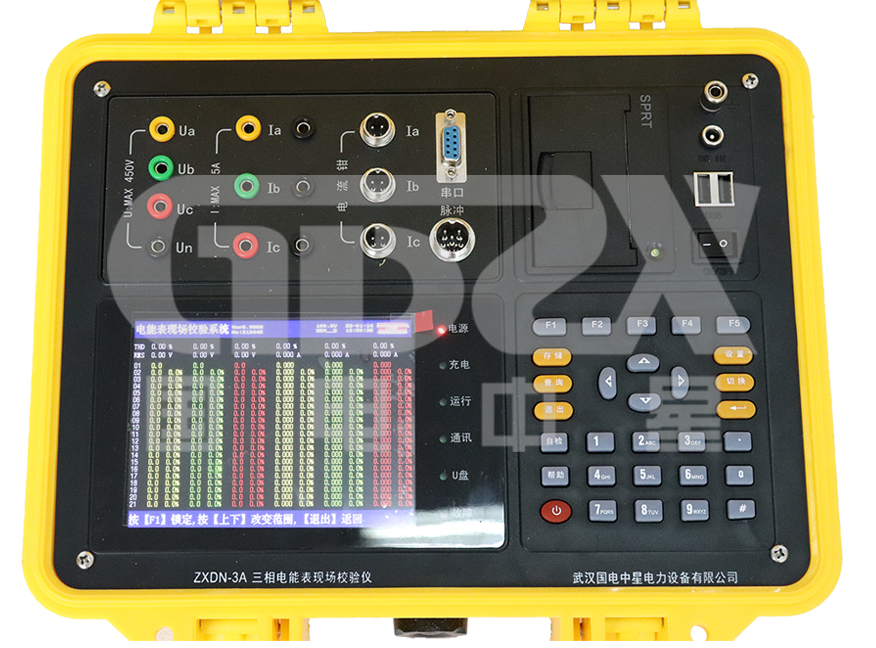

        ZXDN-3A三相電能表現場校驗儀儀器采用大屏幕彩色液晶作為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，可存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。

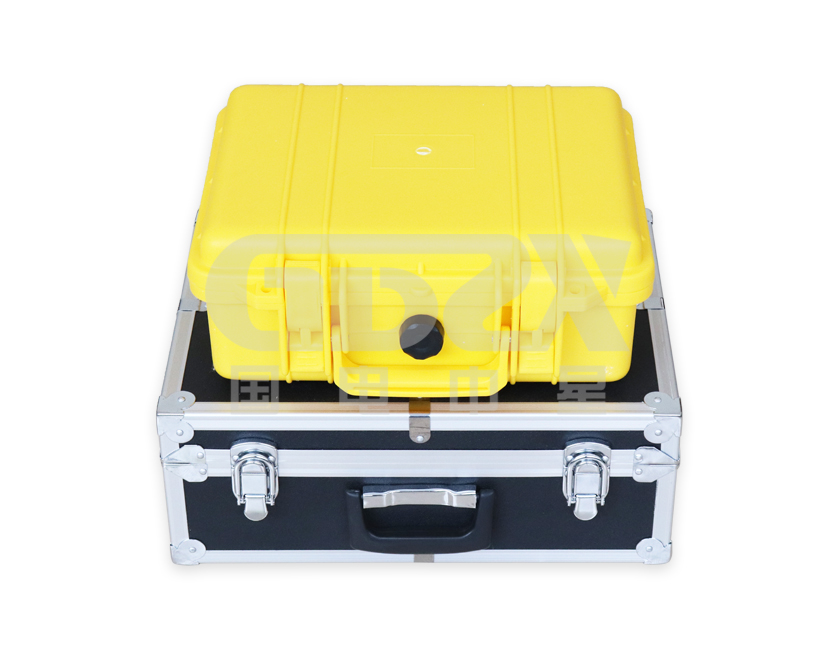

        儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用?，F(xiàn)場測試操作方便。

產品別稱
電能表校驗儀、電能表現場校驗儀、三相電能表現場校驗儀、電能表現校儀

1. 輸入特性

1) 電壓測量范圍：0~400V，57.7V、100V、220V、400V四檔自動切換量程。

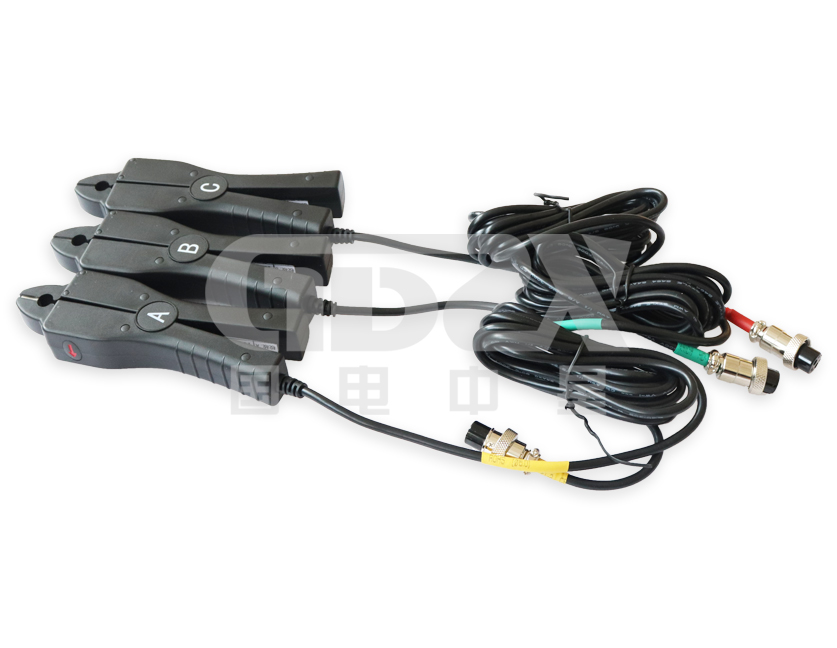

2) 電流測量范圍：0~5A，內置互感器分為5A(CT)檔。鉗形互感器為5A（小鉗）、25A（小鉗）、100A（中鉗）、500A（中鉗）、400A（大鉗）、2000A（大鉗）六個檔位。（其中中型鉗表和大型鉗表為選配）

3) 相角測量范圍：0~359.999°。

4) 頻率測量范圍：45~55Hz。

2. 準確度（0.05、0.02選配）

1) 計量校驗部分：

①　電壓：±0.05%（±0.1%）

②　電流：±0.05%（±0.1%）（鉗形互感器±0.5%）

③　有功功率：±0.05%（±0.1%）（鉗形互感器±0.5%）

④　無功功率：±0.3%（±0.5%）（鉗形互感器±1.0%）

⑤　有功電能：±0.05%（±0.1%）（鉗形互感器±0.5%）

⑥　無功電能：±0.3%（±0.5%）（鉗形互感器±1.0%）

⑦　頻率：±0.05%（±0.1%）

⑧　相位：±0.2°

3. 電能質量

1) 基波電壓和電流幅值：基波電壓允許誤差≤0.5%F.S.；基波電流允許誤差≤1%F.S.

2) 基波電壓和電流之間相位差的測量誤差：≤0.5°

3) 諧波電壓含有率測量誤差：≤0.1%

4) 諧波電流含有率測量誤差：≤0.2%

5) 三相電壓不平衡度誤差：≤0.2%

4. 工作溫度：－10℃~ +40℃

5. 絕緣

1) 電壓、電流輸入端對機殼的絕緣電阻≥100M?。

2) 工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。

6. 標準電能脈沖常數

1) 標準電能脈沖常數：內置互感器常數（FL）=10000 r/kW·h

2) 鉗型互感器常數（FL）：

7. 重量：2Kg

8. 體積：32cm×24cm×13cm

注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
