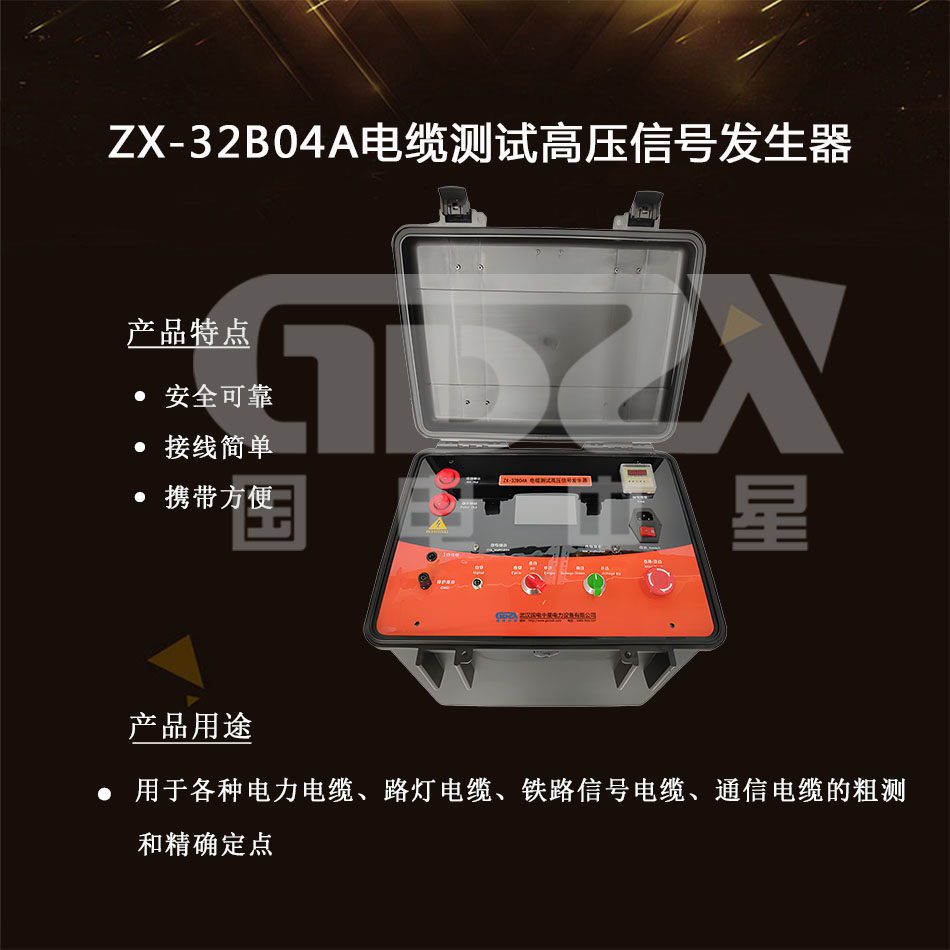

ZX-32B04A電纜測試高壓信號發生器
用于各種電力電纜、路燈電纜、鐵路信號電纜、通信電纜的粗測和精確定點
參考標準：
●一體式設計，內置電容器，結構緊湊，無高壓外露，安全可靠
●智能化設計控制，主控系統低壓操作，可預設電壓值，軟件自動升壓、穩壓，無需手動調壓
●具有一鍵急停功能，任何時刻均可一鍵切斷高壓并實現自動放電，無需放電棒人工放電，安全穩定
說明書
操作視頻ZX-32B04A電纜測試高壓信號發生器采用我公司最新高壓沖擊控制技術，適用于各種電壓等級的電力線纜故障檢測，是電力線纜故障測試中各類高阻故障、閃絡性故障、低阻接地故障和疑難電纜故障定位的必備高壓沖擊信號發生裝置，廣泛適用于各種電力電纜、路燈電纜、鐵路信號電纜、通信電纜的粗測和精確定點。

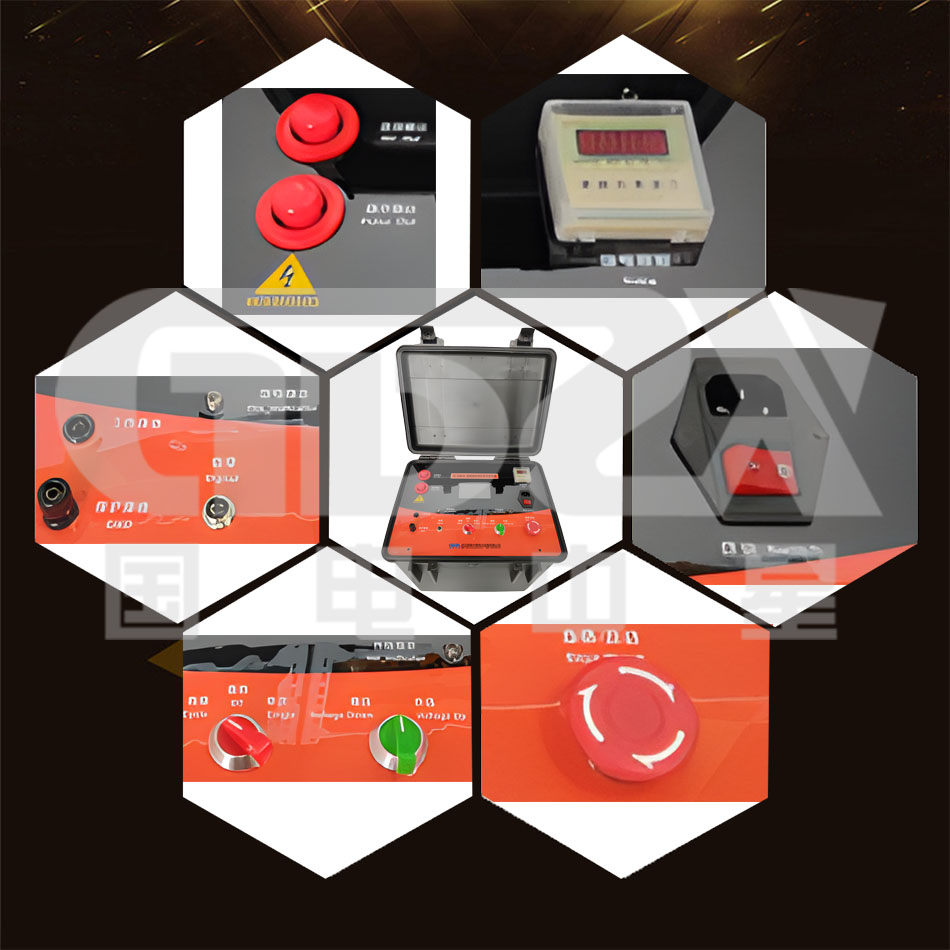

1. 一體式設計，內置電容器，結構緊湊，無高壓外露，安全可靠。
2. 工業級5.6英寸彩色液晶顯示，人機界面友好，動態顯示實時高壓值、工作電流及故障點放電指示，數據顯示全面、直觀。
3. 智能化設計控制，主控系統低壓操作，可預設電壓值，軟件自動升壓、穩壓，無需手動調壓。
4. 采用最新高壓沖擊控制技術，脈沖輸出周期可控可調，系統軟件自動判斷，具有過流自動保護功能。
5. 具有自動放電功能，停止工作時自動泄放內置電容器殘余電壓，并同時泄放外接被試電纜殘存電壓。
6. 具有一鍵急停功能，任何時刻均可一鍵切斷高壓并實現自動放電，無需放電棒人工放電，安全穩定。
7. 接線簡單，專用高壓輸出線連接故障電纜，采用專用組合接地線設計，避免因人為接線原因引起的工作異常，性能穩定。
8. 結構功能完善可靠，箱體采用工業級黑色安全防護箱，非鋁合金箱，高檔美觀，攜帶方便、操作安全，可連續工作8小時以上。
輸出電壓 | 0～32kV負直流高壓，連續可調 |
輸出方式 | 高壓脈沖輸出、高壓直流輸出，2種模式 |
內置電容 | 4uF |
沖擊能量 | 2048J |
輸出功率 | ≤2.0kVA |
工作方式 | 連續脈沖、單次脈沖、直流輸出，3種方式 |
脈沖周期 | 0～99s 可調可控 |
自動放電 | 3s內自動泄放設備和外接被試電纜殘余電壓 |
急停功能 | 具有急停/啟動按鍵，實現應急情況一鍵停止 |
顯示方式 | 工業級5.6英寸彩色液晶屏，480*240像素 |
顯示信息 | 模擬表盤式實時顯示輸出高壓、柱形條顯示預設電壓、數字顯示工作電流、動態圖標指示放電 |
輸出精度 | ≤±2% |
供電方式 | AC220V±10%，50Hz，可外置移動電源工作 |
接地規格 | 專用組合接地線設計，采用一分三方式，完成工作接地 |
包裝規格 | 采用工業級黑色安全防護箱，非鋁合金箱，高檔美觀 |
工作條件 | 使用溫度-10℃～50℃；環境濕度≤90% |
尺寸重量 | 490mm×370mm×450mm；≤30kg |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
