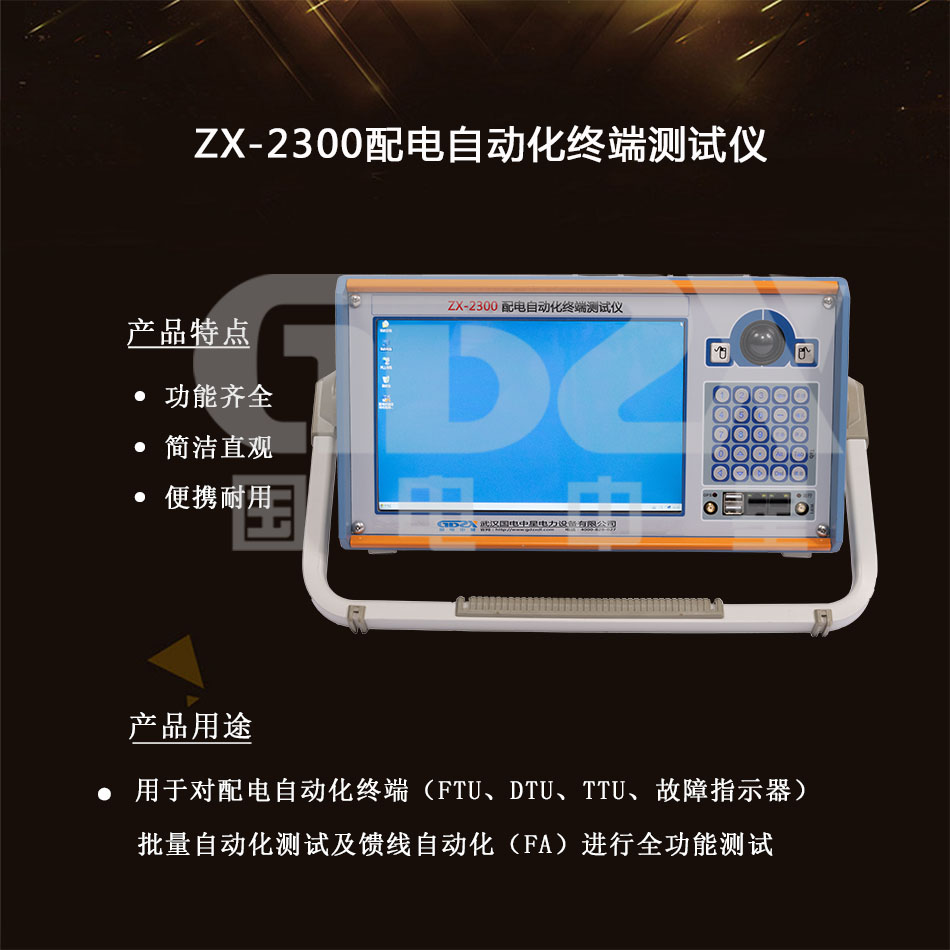

ZX-2300配電自動化終端測試儀
可對配電自動化終端（FTU、DTU、TTU、故障指示器）批量自動化測試及饋線自動化（FA）進行全功能測試
參考標準：
●支持IEC101、IEC104等通訊規約，一鍵導入各大配電自動化終端廠家的規約點表
●可讀取故障錄波數據文件，回放故障波形情況下終端的動作行為
●8路264V電壓、8路30A電流輸出，精度可達0.05級
說明書
操作視頻ZX-2300配電自動化終端測試儀支持任意1路100A電流輸出；可對配電自動化終端（FTU、DTU、TTU、故障指示器）批量自動化測試及饋線自動化（FA）進行全功能測試；簡潔直觀的操作界面，豐富全面的測試功能，穩定高效的硬件平臺，便攜耐用的整機設計。
1. 自動化測試解決方案：實現對配網10~35kV自動化終端設備的保護功能、“三遙”性能、通訊規約、饋線自動化等功能的自動化測試，精度高，速度快，運輸方便。
2. 獨創的8U8I輸出，可全面自動化測試終端的各種功能，包括20倍（100A）大電流沖擊測試.可進行多組終端同時測試。
3. 對配電自動化終端設備( DTU、FTU、TTU、故障指示器）一鍵自動化聯調測試，無需人工干預。
4. 完善的虛擬主站和監視主站功能，在單機模式下完成通訊、聯調對點等功能測試。
5. 不停電的狀態下，實現多點的DTU/FTU及TTU終端的同步故障模擬，配合主站進行故障區域判斷、故障隔離和供電恢復策略的執行，實現完整的饋線自動化（FA）功能測試。
6. 可針對不同終端自定義測試方案庫，測試時智能匹配、一鍵測試，并生成標準測試報告 。
7. 支持IEC101、IEC104等通訊規約，一鍵導入各大配電自動化終端廠家的規約點表。
8. 可讀取故障錄波數據文件，回放故障波形情況下終端的動作行為。
9. 8路264V電壓、8路30A電流輸出，精度可達0.05級。
10. 提供網口，串口，USB，4G、GPS，WiFi等多種通訊接口。

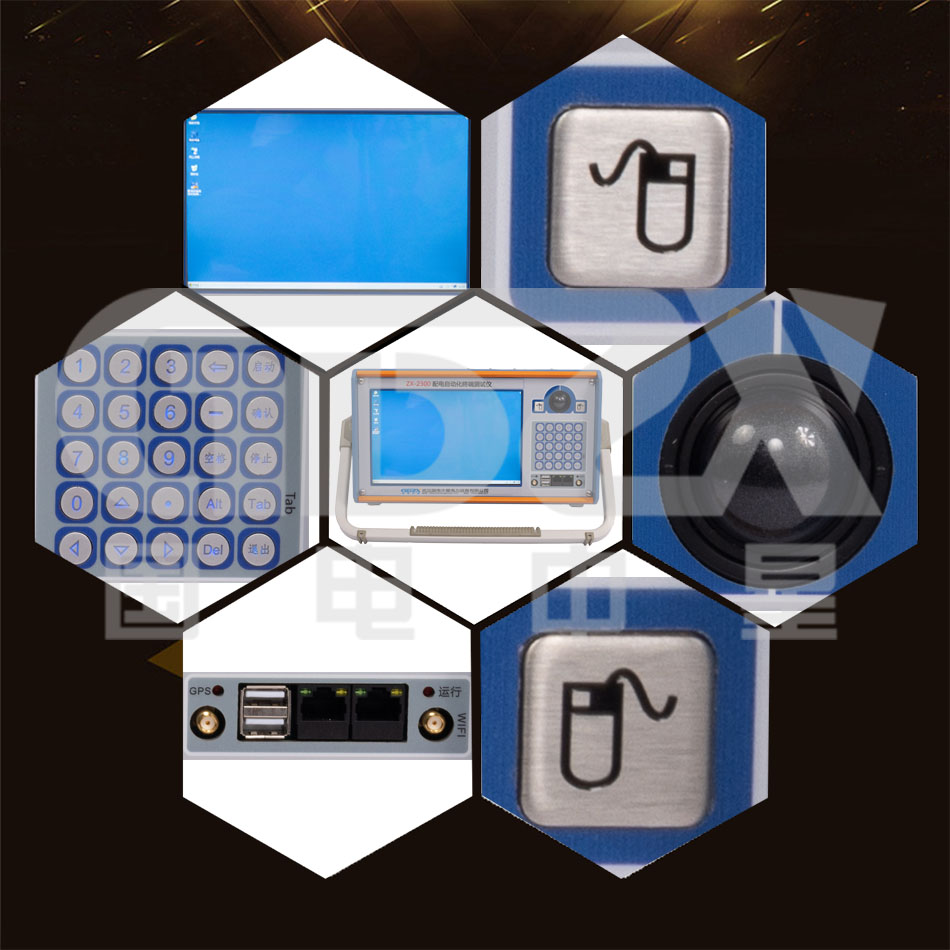

11. 10.4吋超大Windows操作界面，布局合理，操作方便。
12. 可外接PC操作。
技術參數 | 參數詳情 | |
交流電流輸出 | 8路電流輸出幅值 | 8×30A/相 8×100A/相（選配） |
電流輸出范圍 | 0~100A | |
準確度 | ±2.5mA（小于0.5A） 0.05%RG（0.1A≤I≤30A） 0.1%RG（30A＜I≤100A） | |
分辨率 | 1mA | |
電流長時間允許輸出值 | 10A/相 | |
輸出功率 | 200VA/相 | |
交流電壓輸出 | 8路電壓輸出幅值 | 8×264V/相 |
電壓輸出范圍 | 0~528V | |
準確度 | ±2.5mA（≤2V） ≤±0.1%RG（2~10V） ≤±0.05%RG（10~264V） | |
分辨率 | 1mV | |
最大輸出負載 | 每相180VA | |
相位/頻率 | 相位范圍 | -360°~360° |
相位準確度 | ±0.1° | |
電壓電流頻率 | 0~1200Hz | |
頻率準確度 | ＜1mHz（0~65Hz） ±2mHz（65~450Hz） ＜5mHz（450~1200Hz） | |
分辨率 | 0.001Hz | |
開關量輸出 | 通道數 | 8組快速開出 |
類型 | 空接點，不分極性 各開出量輸出不同步時間誤差：≤0.1ms | |
容量 | 250VDC/0.2A，250VAC/0.5A | |
開關量輸入 | 通道數 | 8組（電氣隔離） |
開入特性 | 空接點或帶電位（自適應）
| |
門檻特性 | “0”：0~6V；“1”12~250V | |
時間分辨率 | 100uS | |
計時范圍 | 0.1mS~9999.999S | |
計時誤差 | ±1mS | |
錄波電壓電流采樣 | 電壓采樣通道 | 4路（0~264V） |
電流采樣通道 | 4路（0~30A） | |
測量精度 | ±0.5% | |
直流信號輸出 | 直流電壓幅度 | 0~60V |
直流電壓測量精度 | ±0.1% | |
直流電流幅度 | 4~20mA | |
直流電流測量精度 | ±0.02 | |
供電電源 | 額定電壓 | 220VAC |
允許電壓 | 220V±10% | |
額定頻率 | 50Hz | |
最大電流 | 10A | |
通信接口 | 4G通信；WIFI通信；GPS對時 2組RS232、2組485接口，用于規約101通信 3個10/100MRJ45網口，用于規約104通信和聯機 | |
箱體 | 全鋁合金擠壓型材，電磁兼容機箱 | |
尺寸 | 370×280×280mm | |
重量 | 20kg | |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
