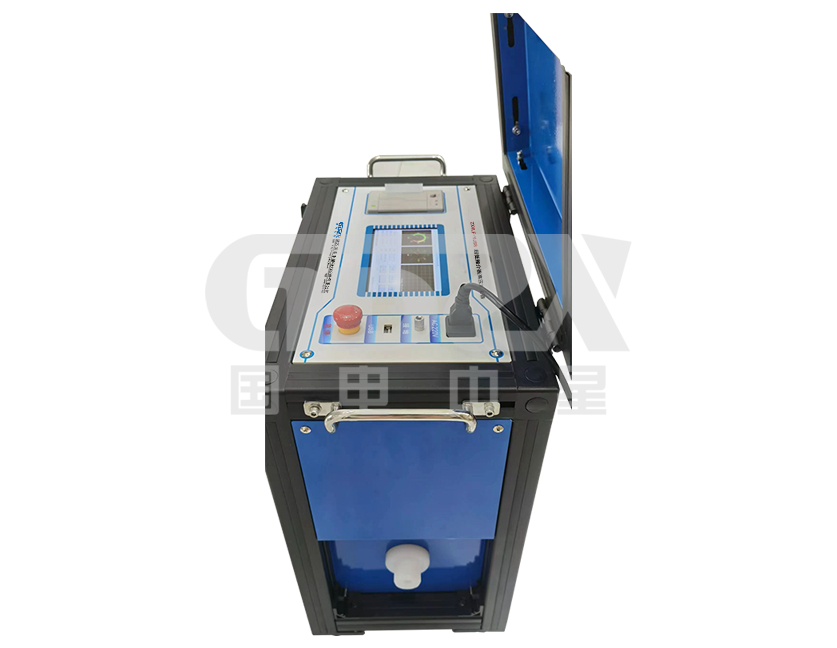

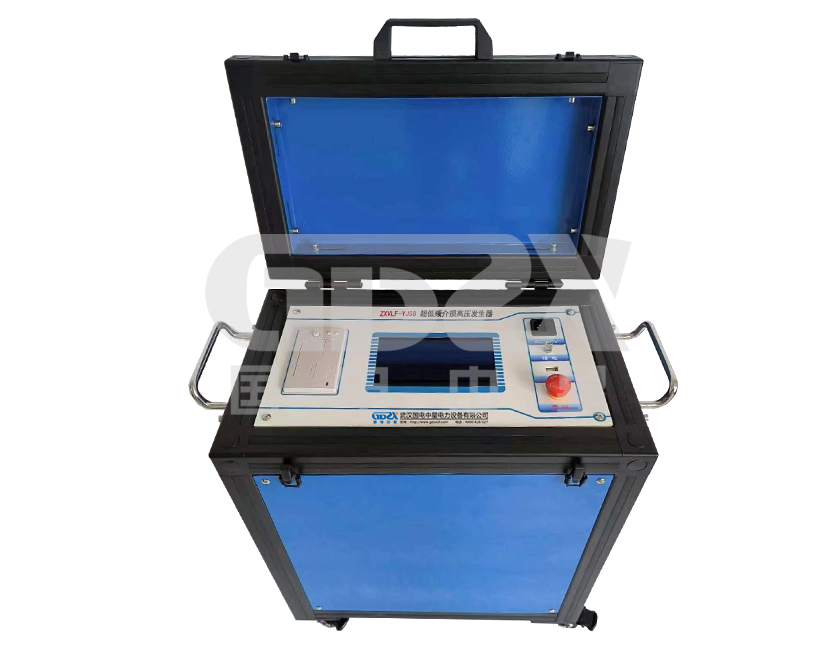

ZXVLF-YJS系列超低頻介損高壓發生器
用于絕緣等值電容較大的電氣設備耐壓試驗
參考標準：《超低頻高壓發生器通用技術條件 DL/T849.4-2004》
●技術先進：采用數字變頻技術，微電腦控制，升壓、降壓、測量、保護等測試過程全自動化
●安全可靠：控制器和高壓發生器低壓連接，光電控制，使用安全可靠
●配置齊全：電容觸摸屏，液晶漢字顯示，自動存儲，自動打印
說明書
操作視頻ZXVLF-YJS系列超低頻介損高壓發生器電氣設備的高壓耐壓試驗是《絕緣預防性試驗》規定的最重要項目之一。耐壓試驗可分為交流耐壓試驗和直流耐壓試驗，交流耐壓試驗又可分為工頻、變頻和0.1Hz超低頻介損測試技術，其中0.1Hz超低頻介損技術是最新技術，是當前國際電工委員會推薦的技術。我公司新一代本系列超低頻介損高壓發生器是采用最新美國技術自主開發的核心產品，采用7英寸觸模屏、最新ARM7單片機、高速AD采集電路，并配有后臺管理軟件。它克服了國內同類產品的諸多缺點（見表 1），性價比遠遠高于同類進口產品，特別適用于絕緣等值電容較大的電氣設備（例如：電力電纜、電力電容器、大中型發電機和電動機等）耐壓試驗，符合2004年國家新頒布電力行業標準《超低頻高壓發生器通用技術條件 DL/T849.4-2004》要求。
1. 技術先進：采用數字變頻技術，微電腦控制，升壓、降壓、測量、保護等測試過程全自動化。
2. 設備操作：接線簡單，使用便捷。
3. 保護全面：多重保護（過壓保護、高低壓側過流保護），動作迅速（動作時間≤10ms）,儀器安全可靠。
4. 安全可靠：控制器和高壓發生器低壓連接，光電控制，使用安全可靠。
5. 采用了高低壓閉環負反饋控制電路，輸出無容升效應。
6. 配置齊全：電容觸摸屏，液晶漢字顯示，自動存儲，自動打印。
7. 測試范圍大：0.1Hz、0.05Hz 、0.02Hz多頻率選擇，測試范圍大。
8. 中英文切換和USB功能。
電壓（峰值） | 0-80kv | |
靈敏度 | 0.1kV | |
精確度 | 1 % | |
波形 | 超低頻正弦波、直流電壓，電壓正，負峰值誤差 | ≤3％ |
電壓波形失真度 | ≤1％ | |
頻率范圍 | 0.1 Hz 0.05 Hz 0.02 Hz | |
負載范圍（超低頻測試） | 10nF–10μF | |
電流 | 測量范圍 | 0–70 mA |
靈敏度 | 1μA | |
精確度 | 1 % | |
介損 | 超低頻正弦波電壓范圍 | 1–80 kVrms |
負載范圍 | 50nF–5μF | |
分辨率 | 不低于1x10-6 | |
精確度 | 1x10-3–21000x10-3 | |
測量范圍 | 0.1Hz | |
介損測量頻率 | 50nF-5μF | |
電容量范圍 | 50nF-5μF | |
電阻值范圍 | 30MΩ-10GΩ | |
體積 | 48cm*28cm*58cm | |
重量 | 45kg | |
使用條件 | 戶內、戶外溫度 | -10℃～+40℃ |
濕度 | ≤85％RH | |
電源 | 頻率 | 50Hz,60hz |
電壓 | 100v -260V±5% | |
通信口 | usb | |
電源 | 電壓 220V±5%，50±5Hz | |
ZXVLF-YJS系列選型表 | |
型號 | 規格 |
ZXVLF-YJS3 | 電壓0-30kV，超低頻正弦波電壓范圍1–30kVrms |
ZXVLF-YJS38 | 電壓0-80kV，超低頻正弦波電壓范圍1–80kVrms |
