怎么設置微機繼電保護測試儀的平衡系數

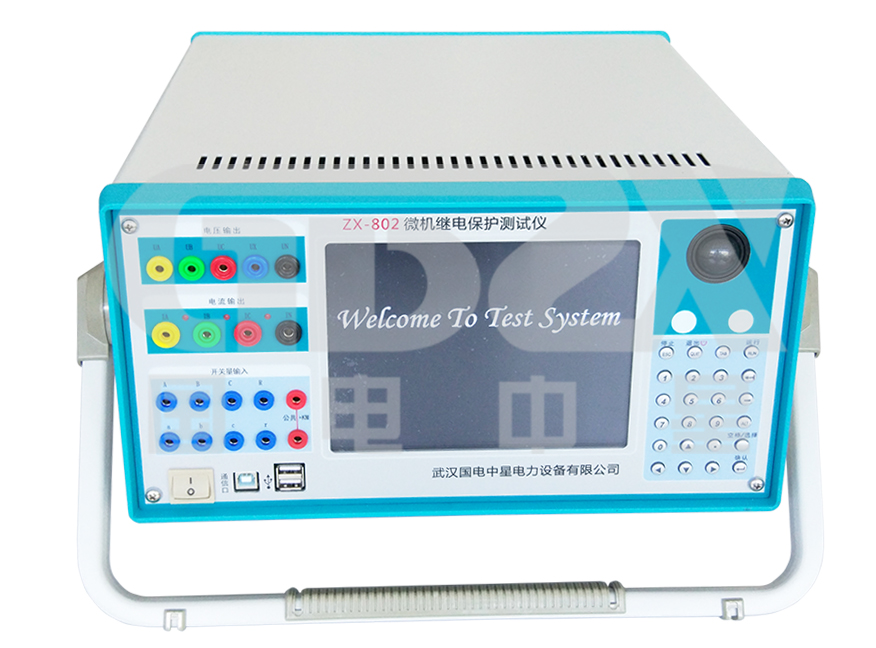

       電力工作者在工作中，需要使用微機繼電保護測試儀，來對電力變壓器、繼電器等高壓電力設備進行測試，平衡系數是一個重要的參數需要在試驗前先設置好，本文就對此來進行講解。

       一般的微機繼電保護測試儀，可選用四種設置方式：直接設置平衡系數（一般選擇此項）、由額定電壓和CT變比計算、由一次額定電流計算、由二次額定電流計算。選擇不同的設置方式，上面的參數表格中顯示和計算的內容有別，現分別說明如下：

       直接設置平衡系數：只有“平衡系數”和“二次額定電流A”參數允許設置?？芍苯釉O(shè)置高、低壓側的平衡系數。當“定值類型”下拉菜單中選擇“標么值電流”時，也可直接設置二次額定電流。此時修改二次額定電流，不會影響其它參數，比如一次額定電流的值。當“定值類型”下拉菜單中選擇“有名值電流”時，二次額定電流沒有作用影響試驗。

       由額定電壓和CT變比計算：軟件根據所設置的容量、電壓、CT變比各個參數自動計算出高、低壓側的平衡系數和一、二次額定電流。當修改容量、電壓參數，將重新計算一、二次額定電流和平衡系數；若只修改CT變比參數，則只影響二次額定電流。當“定值類型”下拉菜單中選擇“標么值電流”時，軟件將直接調用當前計算出的二次額定電流。

       由一次額定電流計算：此時“一次額定電流A”、“CT變比”參數開放。軟件直接由所設置的一次額定計算高、低壓側的平衡系數，由上述兩參數計算出二次額定電流，供在“定值類型”下拉菜單中選擇“標么值電流”時調用。這個選項只適合少部分由一次額定電流計算高、低壓側的平衡系數的保護，因為大部分保護采用二次額定電流計算高、低壓側的平衡系數。

       由二次額定電流計算：此時只開放了“二次額定電流A”。修改這個參數，能直接計算出高、低壓側的平衡系數。在“定值類型”下拉菜單中選擇“標么值電流”時，也能直接調用該參數。

       微機繼電保護測試儀的平衡系數設置是其在使用的過程中，經常需要用到的一個設置方法，電力工作者需要熟練掌握，以便在實際工作中得出正確的測試結果。
