串聯諧振裝置選型攻略

        串聯諧振裝置在電力、冶金、化工和石油等行業(yè)應用甚廣，不同規(guī)格的串聯諧振裝置都有對應不同的使用范圍，這一節(jié)，國電中星就好好跟大家說一說串聯諧振裝置選型攻略吧！

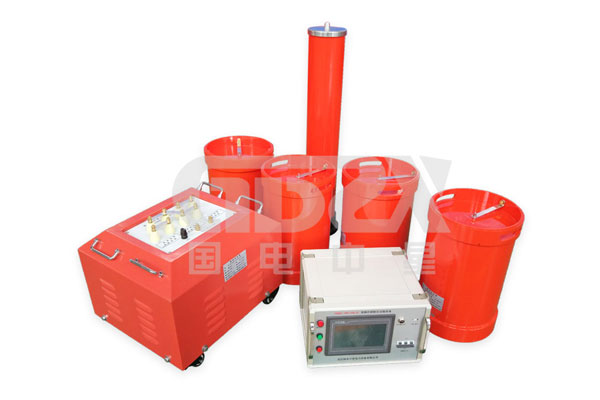

一、串聯諧振裝置型號：ZXBXZ-50/50/25

變頻電源：3kW

電抗器：25kV/1A二臺（干式）

激勵變壓器：3kVA(干式)

分壓器：50kV

使用范圍：1000kvA及以下10kV電力變；10kV開關、母線、PT、CT等；10kV(300mm2)電纜≤1km

二、串聯諧振裝置型號：ZXBXZ-108/108/27

變頻源：5kW

電抗器：27kV/1A四臺（干式）

激勵變壓器：5kVA（干式）

分壓器：5kVA（干式）

分壓器：110kV

適用范圍：31500kvA及以下35kV電力變；35kV開關、母線、PT、CT等；35kV(300mm2)電纜≤0.5km；10kV(300mm2)電纜≤2.0km

三、串聯諧振裝置型號：ZXBXZ-200/200/50

變頻源：10kW

電抗器：50kV/1A四臺（干式）

激勵變壓器：10kVA(干式)

分壓器：200kV

適用范圍：50000kvA及以下110kV電力變；110kV GIS、PT、CT等（預防性試驗）；35kV(300mm2)電纜≤1.0km；10kV(300mm2)電纜≤2.5km

四、串聯諧振裝置型號：ZXBXZ-270/270/45

變頻源：15kW

電抗器：45kV/1A六臺（干式）

激勵變壓器：15kVA（干式）

分壓器：300kV

適用范圍：50000kvA及以下110kV電力變；110kV GIS、開關、PT、CT等；35kV(300mm2)電纜≤1.2km ；10kV(300mm2)電纜≤3.0km

五、串聯諧振裝置型號：ZXBXZ-800/400/50

變頻源：30kW

電抗器：50kV/2A八臺（干式）；100kV/2A四臺（油侵式）

激勵變壓器：30kVA(干式)；30kVA(油侵式)

分壓器：400kV

適用范圍：80000kVA及以下220kV電力變；50000kVA及以下110kV電力變；110/220kV GIS、PT、CT等；35kV(300mm2)電纜≤2.0km；110kV(400mm2)電纜≤0.7km

六、串聯諧振裝置型號：ZXBXZ-1600/800/200

變頻源：60kW

電抗器：200kV/2A四臺（油侵式）

激勵變壓器：60kVA（干式）

分壓器：800kV

適用范圍：80000kVA及以下220kV電力變；50000kVA及以下110kV電力變；500kV GIS、PT、CT等；220kV開關、GIS、PT、CT等；110kV(400mm2)電纜≤1.5km；220kV(400mm2)電纜≤1.0km

        串聯諧振裝置選型除了可以根據上述適用范圍來選擇，還可根據被試品對象參數定制解決方案，國電中星生產各種串聯諧振裝置，歡迎廣大用戶來電咨詢、采購！
