工頻耐壓試驗裝置的工作原理說明

        工頻耐壓試驗裝置用于對各種電器產品、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗，是評測產品的絕緣水平、發現被試品的絕緣缺陷的基礎試驗設備，廣泛應用在發電站、供配電系統及科研單位等等。國電中星作為電力試驗設備廠家，本文為大家介紹工頻耐壓試驗裝置的工作原理。

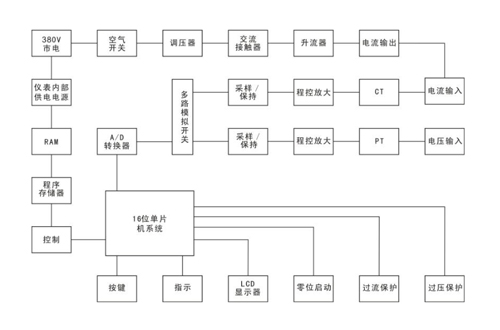

工作原理說明：

1、工頻耐壓試驗裝置測量線路包括一路電流測量回路和一路電壓測量回路

2、電流測量回路包括微電流零阻抗CT，程控放大電路和采樣電路

3、電壓測量回路包括PT隔離信號采集電路，程控放大電路和采樣電路

4、由16位單片機運用計算機數字化實時采集方法，通過測量電壓信號幅值，根據電壓比例關系，可推算出高壓測電壓值，通過測量電壓信號幅值與設定電壓值進行比較實現自動計時的功能，根據電流比例關系，可計算出設備輸出的電流大小，通過測量電流/電壓信號幅值與設定值進行比較實現過流/過壓保護的功能。

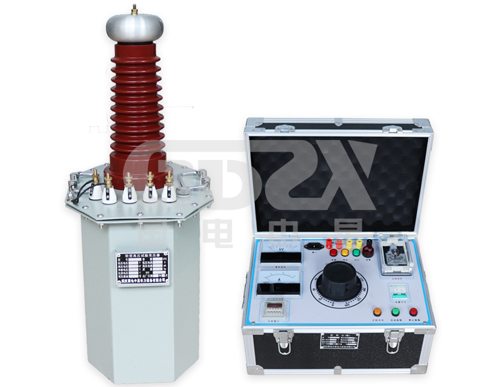

        國電中星是工頻耐壓試驗裝置生產廠家，研發生產的YD(J.Z)系列工頻耐壓試驗裝置規格多，供用戶任意選擇，還收到一眾用戶的高度評價，值得信賴，放心選購！
