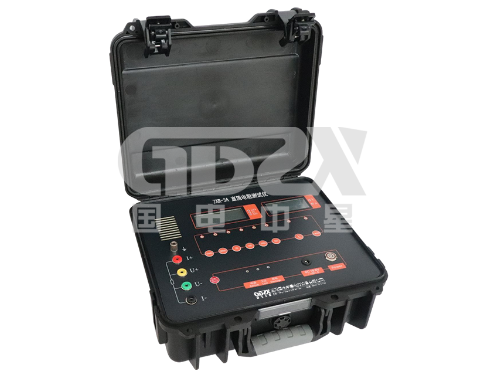

ZXR-3A變壓器直流電阻測試儀技術解析與應用實踐

在電力設備運維檢測領域，直流電阻測量是評估變壓器繞組完整性、開關接觸性能及導體連接質量的核心技術手段。傳統單/雙臂電橋法存在測試速度慢、抗干擾能力弱、操作復雜等痛點。本文基于ZXR-3A型智能化直流電阻測試儀的設計原理與技術特性，深入剖析其創新技術架構與工程應用價值。

 一、技術原理革新

1.1 四端法測量與恒流源協同技術

ZXR-3A采用四端子Kelvin接法（如圖1所示），通過獨立電流極（C1/C2）與電壓極（P1/P2）分離設計，徹底消除測試線電阻與接觸電阻干擾。配合高穩定度開關電源恒流輸出系統，實現3A/0.3A/0.03A/0.003A四段程控電流，滿足1μΩ~2kΩ寬域測量需求。

1.2 動態電感補償算法

針對變壓器繞組大電感特性（典型值L≥10H），設備內置自適應消弧電路與磁飽和加速模塊。通過預充電-反向放電-穩態測量的三階控制策略，將傳統電橋數十分鐘的充電時間縮短至10秒以內，實測某110kV變壓器低壓繞組（2Ω）測量時間僅需12秒。

二、關鍵性能突破

2.1 測量精度保障體系

雙模顯示系統：主參數4?位LCD（分辨率1μΩ）+輔助3?位LCD（實時電流/溫度監測）

環境適應性：溫度補償電路確保0~40℃范圍內精度≤±(0.1%讀數+2字)

抗干擾設計：數字濾波+硬件屏蔽實現150dB共模抑制比（CMRR）

2.2 能量管理創新

雙供電系統：內置12V/2.2Ah鋰電組（滿電量支持連續測試≥8小時）

智能充電管理：支持AC220V (±10%) 輸入，充電效率≥90%，過充/過放保護

三、典型應用場景

3.1 電力變壓器檢測

繞組直流電阻不平衡度分析（△R≤±2%）

分接開關接觸電阻測試（標準值≤500μΩ）

動態溫升試驗（配合溫度傳感器）

3.2 配電系統檢測

GIS開關接觸電阻（≤100μΩ）

電纜接頭焊接質量評估

接地網連接點劣化診斷

四、操作規范與注意事項

測試線選型：建議使用截面積≥2.5mm2低阻測試線，長度≤5m

電磁干擾規避：遠離變頻器、電焊機等強干擾源（安全距離≥10m）

安全防護要點：

測量前確保被測設備充分放電（殘余電壓≤36V）

采用三點接地法（儀器地、試品地、系統地）

數據異常處理：

讀數漂移：檢查接線端子氧化情況

電流不穩：驗證電池電壓≥11V（低電量警示閾值）

五、技術參數驗證實驗

通過標準電阻器比對測試（Fluke 742A系列），實測數據如下：

ZXR-3A通過融合現代電力電子技術、智能控制算法與工業級可靠性設計，成功解決了傳統電阻測量設備效率低、精度差、適應性弱等突出問題。其3A大電流快速測量能力與μΩ級分辨率，為電力設備狀態檢修提供了強有力的技術支撐。建議在交接試驗、預防性試驗及故障診斷中優先采用該型設備，可提升檢測效率300%以上，具有顯著的技術經濟效益。

      國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
