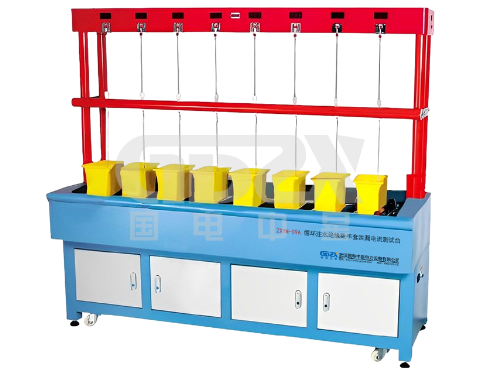

ZXYM-09A循環注水式絕緣靴/手套泄漏電流測試臺關鍵技術解析與工程應用

在電力系統運維領域，絕緣防護器具的周期性檢測是保障作業安全的重要環節。傳統絕緣工具檢測設備存在操作繁瑣、安全冗余不足等問題，ZXYM-09A型測試臺通過創新性技術集成，實現了多工位智能檢測、干濕雙模測試等突破性功能，本文將深入解析其核心技術原理與工程應用要點。

一、設備架構與關鍵技術
1.1 多工位并行檢測系統

• 采用8通道獨立測量架構，每個工位配置獨立的高壓分?jǐn)鄼C構（動作響應時間<2ms）

• 分布式泄漏電流采集模塊，實現0.01mA級分辨率測量

• 基于Kalman濾波的噪聲抑制算法，確保復雜電磁環境下的測量精度

1.2 安全防護體系

• 紅外光耦隔離技術（波長850nm，傳輸速率1Mbps）

• 三級泄流保護設計：工位級MOV保護、通道級TVS防護、系統級氣體放電管

• 復合絕緣結構：工位間采用PTFE絕緣隔板（耐壓等級>50kV）

二、干濕雙模式測試原理
2.1 濕式測試模式

• 電動注水系統：配備微型柱塞泵（流量0.5L/min，壓力0.2MPa）

• 水位智能檢測：基于電容式傳感技術，誤差<±1mm

• 電解防護設計：采用316L不銹鋼電極，表面鍍硬鉻處理

2.2 干式測試模式

• 自適應電極系統：鋼珠陣列（直徑Φ5mm，304不銹鋼材質）

• 接觸壓力控制：電磁驅動機構（壓力范圍5-15N可調）

• 表面阻抗補償算法：消除接觸電阻對測量結果的影響

三、智能診斷系統
3.1 擊穿故障快速定位

• 基于時域反射（TDR）的故障定位技術（分辨率±0.5m）

• 故障波形特征庫：包含12種典型擊穿波形模板

• 自動生成檢測報告：符合DL/T976-2018標準要求

四、工程應用要點
4.1 操作規范建議

• 環境溫濕度控制：推薦15-35℃，RH<80%

• 校準周期：建議每2000次測試或半年進行系統校準

• 典型測試參數設置：

• 絕緣靴：20kV/1min（濕式）

• 絕緣手套：8kV/3min（干式）


• 4.2 維護注意事項

每月檢查水循環系統濾芯（建議更換周期3個月）

• 定期進行電極表面處理（建議500次測試后拋光處理）

• 高壓發生器維護：硅脂涂抹周期建議1年

五、技術發展趨勢

• 基于機器視覺的自動缺陷識別技術

• 物聯網遠程監控系統集成（支持Modbus TCP協議）

• 交變濕熱環境模擬測試功能擴展

ZXYM-09A循環注水絕緣靴手套泄漏電流測試臺通過多學科技術融合，解決了傳統檢測設備存在的安全風險高、測試效率低等問題。其創新設計不僅滿足現有檢測標準要求，更為智能電網時代的新型絕緣工具檢測提供了技術儲備。建議使用單位建立完善的設備運維檔案，定期進行比對試驗，確保檢測系統的長期穩定性。
