電纜交叉互聯系統標準化試驗解決方案

交叉互聯系統

測量目的

檢查電纜外護套、絕緣接頭外護套與絕緣夾板耐受規定電壓的能力: 檢查非線性電阻型護層過電壓保護器性能的好壞，以保證高壓電纜的金屬護套能承受在電纜受到過電壓時感應的過電壓對外護層的破壞:檢查互聯箱中閘刀(或連接片)接觸電阻的大小。

該項目適用范圍：交接、預試時

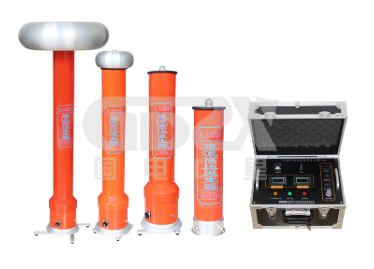

使用的儀表(測量儀器)：直流發生器一套，1000V 數字兆歐表，回路電阻測試儀。

試驗步驟

電纜外護套、絕緣接頭外護套與絕緣夾板的直流耐壓試驗；

非線性電阻型護層過電壓保護器；

對炭化硅電阻片：

將連接線拆開后，分別對三組電阻片施加產品規定的直流電壓后量流過電阻片的電流值。

將測得值與產品規范相比較

對氧化鋅電阻片：

將連接線拆開，

對產品施加直流電壓，當回路中電流剛好達 1mA 時，記下此時的電壓，及直流 1mA 參考電壓。

測得的U1Ma應符合產品規范。

測量非線性電阻片及其引線的對地絕緣電阻：

將非線性電阻片的全部引線并聯在一起并與接地的外殼絕緣。

用1000V兆歐表測量引線與外殼間的絕緣電阻。

互聯箱

測量閘刀(或連接片) 的接觸電阻。

檢查閘刀(或連接片) 連接位置是否正確。

測量結果分析判斷

在對電纜外護套、絕緣接頭外護套與絕緣夾板的直流耐壓試驗過程中，要求施加直流電壓 5kV，加壓時間 1min，不應擊穿，如果發生擊穿現象,說明電纜絕緣中有氣泡、機械損傷等局部缺陷。

在測量炭化硅電阻片泄漏電流試驗中，如果試驗時的溫度不是 20°C則被測電流值應乘以修正系數 (120-t) /100 (t 為電阻片的溫度，℃)

當用兆歐表測量非線性電阻片及其引線的對地絕緣電阻小于 10 MQ時，說明電阻片受潮或老化。

測量互聯箱中閘刀(或連接片) 的接觸電阻不應大于 20uΩ，否則說明接觸不良好，應處理。

試驗注意事項

在測量電纜外護套、絕緣接頭外護套與絕緣夾板的直流耐壓試驗中，試驗時必須將護層過電壓保護器斷開。在互聯箱中將另一側的三段電纜金屬套都接地，使絕緣接頭的絕緣夾板也能結合在一起試驗，然后在每段電纜金屬屏蔽或金屬套與地之間施加直流電壓。

互聯箱中閘刀(或連接片) 接觸電阻的測量應在做完護層過電壓保護器的所有試驗后進行。

檢查閘刀(或連接片) 連接位置試驗應在交叉互聯系統的試驗合格后密封互聯箱之前進行。
